Uscătoare cu refrigerare SECOTEC cu economie de energie de la 45 până la 98 m³/min

SECOTEC TG: uriașul compact

Cu noua serie TG, KAESER își extinde gama de uscătoare cu refrigerare SECOTEC cu economie de energie până la debite volumetrice de 98 m³/min în variante de execuție cu răcire cu aer și cu apă.

Proiectate pentru marea industrie, aceste uscătoare uriașe și compacte asigură puncte de rouă sub presiune stabile chiar și în cele mai dificile condiții, oferind fiabilitate maximă și costuri minime pe întreg ciclul de viață.
Conceptul performant de acumulator frigorific și controlerul standard, compatibil cu rețeaua SIGMA CONTROL SMART asigură o funcționare eficientă energetic și cu protejarea materialului în toate fazele de sarcină. Controlul inovator al aerului evacuat de la variantele răcite cu aer impune un nou standard în ceea ce privește siguranța în exploatare și eficiența costurilor.

Avantajele dumneavoastră

  • Creșterea siguranței în exploatare:
    Controlul inovator al aerului evacuat de la uscătoarele cu refrigerare SECOTEC TG în combinație cu un ventilator radial asigură o răcire optimă a instalației. Aceasta nu doar deblochează noi posibilități pentru proiectare și instalare, ci și contribuie semnificativ la o funcționare eficientă și cu protejarea materialului la uscătoarele cu refrigerare mari.
  • Investiții sigure pentru viitor:
    prin intermediul agentului frigorific ecologic R-513A, KAESER oferă cea mai bună soluție la ora actuală pentru siguranța alimentării pe viitor. Astfel, se evită în mod eficient costuri de reparații ridicate sau chiar și scoateri din funcțiune iminente.
  • Scăderea suplimentară a costurilor de exploatare:
    datorită conceptului performant de acumulator frigorific cu SECOPACK LS și multi-compresoare perfect adaptate unele față de celelalte, uscătoarele cu refrigerare SECOTEC TG pentru debite de până la 98 m³/min dispun de un sistem regulator de sarcină parțială extrem de eficient energetic – în contextul unor dimensiuni compacte ale instalației și cu necesități de întreținere minime.

Completarea ideală: separator apă-ulei AQUAMAT
Sistem de tratare a condensului AQUAMAT

Sfatul nostru: Tratați condensul înaintea evacuării în rețeaua de canalizare cu separatorul apă-ulei AQUAMAT conform legii și fără costuri importante.



Detalii produs

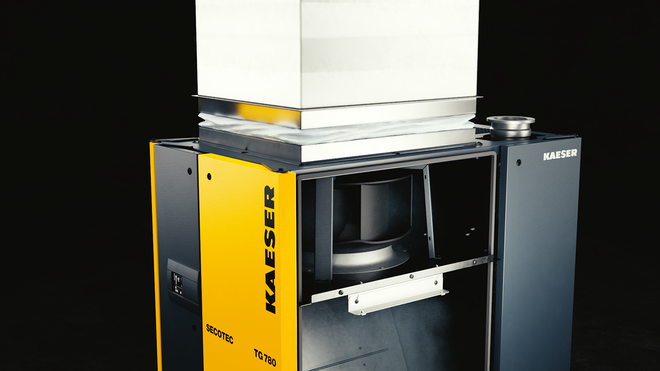

Control inovator al aerului evacuat cu ventilator radial
Inovația noului uscător cu refrigerare SECOTEC este ventilatorul radial.

Economia uriașă de spațiu generată reduce costurile de proiectare și instalare. Punct de rouă sub presiune stabil precum și mod de funcționare eficient energetic și care protejează materialul datorită răcirii optime a instalației.

Inovație:

  • Ventilatorul radial reglat prin frecvență evacuează, în funcție de solicitare, căldura reziduală rezultată a uscătorului cu refrigerare prin fluxul de aer de răcire.
  • Ventilatorul radial face posibilă o conectare directă a tubulaturii de evacuare tipice la uscătorul cu refrigerare, datorită compresiei reziduale suficiente.
  • Dimensionarea deosebit de eficientă energetic a ventilatorului radial este prezentă până și în cazul unui necesar de putere extrem de redus al uscătoarelor cu refrigerare SECOTEC TG.
  • Se evită în condiții de siguranță un scurtcircuit termic, cauzat de re-aspirarea aerului evacuat cald ca aer de răcire.
  • În comparație cu tehnica de ventilare de până acum cu hotă de aer evacuat și ventilator suplimentar: dispare aspirarea inutilă a aerului interior. Astfel, este redus la minimum fluxul de aer evacuat și secțiunea necesară a canalului. Ventilatorul suplimentar nu mai este, așadar, necesar.
  • Reglarea autonomă a aerului evacuat și compresia reziduală ridicată fac posibilă conectarea la tubulatura de colectare pentru compresoare.

Agent frigorific sigur pentru viitor R-513A
R-513A

Utilizarea unor cantități reduse de agent frigorific sigur pentru viitor R-513A generează siguranță în alimentare pentru întreținere pe întreaga durată de viață a uscătoarelor cu refrigerare.

Inovație:

  • Utilizarea gazelor cu efect de seră este reglementată tot mai strict la nivel mondial. Folosirea unor schimbătoare de căldură extrem de compacte, precum SECOPACK LS și condensatoare cu micro-canale reduce semnificativ necesarul de agenți frigorifici.
  • Potențialul de încălzire globală al agentului frigorific R-513A este semnificativ mai redus comparativ cu substanțele utilizate până acum la uscătoarele cu refrigerare.
  • R-513A este similar ca valoare cu R-134a. Nu este nici toxic, nici inflamabil.

Concept performant de acumulator frigorific

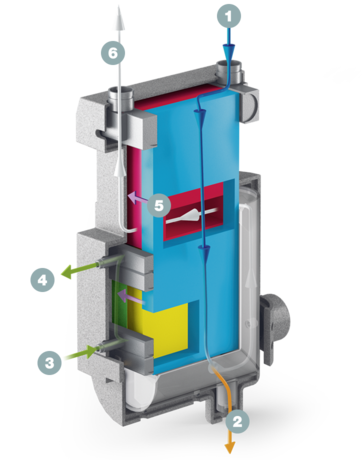

Imagine în secţiune a unui sistem schimbător de căldură SECOPACK
  1. Intrare aer comprimat
  2. Ieșire condens
  3. Intrare agent frigorific (rece)
  4. Ieșire agent frigorific (cald)
  5. Transmiterea căldurii
  6. Ieșire aer comprimat

Mod de funcționare cu protejarea materialului, punct de rouă sub presiune stabil și eficiență energetică ridicată în toate fazele de sarcină.

Optimizare:

  • Seria SECOTEC TG îmbină sistemul de schimbător de căldură SECOPACK LS și rezervorul de căldură latentă cu până la trei compresoare frigorifice dispuse în paralel. Acestea sunt comutate alternativ în funcție de sarcină.
  • Descărcarea astfel rezultată a acumulatorului frigorific face posibilă o execuție și mai compactă a acestuia.
  • Datorită acumulatorului frigorific performant se poate atinge o adaptare eficientă și fără trepte a puterii de răcire în regimul de sarcină parțială.
  • Funcționare cu protejarea materialului datorită frecvenței limitată de comutare a compresoarelor frigorifice.
  • Controlerul standard SIGMA CONTROL SMART determină valoarea pentru consumul efectiv de putere electrică.
Efort de service minim

Eforturi minime pentru întreținere, verificare și documentație.

Inovație:

  • Spre deosebire de ventilatoarele axiale standard, ventilatorul radial este proiectat pentru întreaga durată de viață a instalației.
  • Separatorul de condens al SECOPACK LS funcționează fără elemente de filtrare. Este necesară doar înlocuirea periodică a unității de service a purjorului de condens standard ECO-DRAIN.
  • Nu sunt disponibile alte consumabile.
  • Agent frigorific R-513A: cantitățile de umplere mici și potențialul de încălzire globală scăzut formează o fundație avantajoasă din punct de vedere al costurilor pentru îndeplinirea obligațiilor utilizatorului conform dispozițiilor naționale. Astfel, pentru SECOTEC TG nu sunt necesare verificări ale etanșeității cu obligații elaborate de documentare conform Directivei europene privind gazele fluorurate (EU 517/2014). Totuși se recomandă efectuarea unei inspecții anuale cu ajutorul unor specialiști calificați.

Dimensiune compactă

Reglarea eficientă a uscării unui debit de aer de până la 98 m³/min pe o suprafață de amplasare de numai 1,7 m². Astfel, sunt facilitate posibilități de proiectare deosebit de flexibile și o instalare cu economie de spațiu.

Inovație:

  • Conceptul de acumulator frigorific compact reprezintă baza pentru dimensiunile reduse ale SECOTEC TG.
  • Dimensiunile sunt de 1025 x 1620 x 2130 mm.
  • Partea posterioară poate fi folosită ca parte orientată spre perete (distanța față de perete 200 mm).

Date tehnice

Versiune de bază

ModelTG 450 TG 520 TG 650
Debit de aer m³/min 45 52 65
Pierdere de presiune bar 0,14 0,19 0,12
Consum de energie electrică la 50 % Vol. kW 1,55 1,85 2,02
Consum de energie electrică la 100% încărcare kW 3,28 3,89 4,83
Presiune de lucru bar 3 - 16 3 - 16 3 - 13
Temperatură ambiantă °C 3 - 50 3 - 50 3 - 50
Temperatură intrare °C 3 - 60 3 - 60 3 - 60
Masă netă kg 637 658 704
Dimensiuni L x l x H mm 1.025 x 1.656 x 2.127 1.025 x 1.656 x 2.127 1.025 x 1.656 x 2.127
Racord aer comprimatDN100 PN16 DIN DN100 PN16 DIN DN150 PN16 DIN
Racord de purjare condensG ¼ G ¼ G ¼
Alimentare electrică400 V / 3 / 50 Hz 400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
Agent frigorificR-513A R-513A R-513A
Masă netă agent frigorific ca echivalent de CO2 t 2,71 2,74 4,04
Potențial de încălzire globală631 631 631
Masă netă agent frigorific kg 4,3 4,35 6,4

ModelTG 780 TG 980
Debit de aer m³/min 78 98
Pierdere de presiune bar 0,17 0,25
Consum de energie electrică la 50 % Vol. kW 2,48 3,61
Consum de energie electrică la 100% încărcare kW 5,88 9,82
Presiune de lucru bar 3 - 13 3 - 13
Temperatură ambiantă °C 3 - 50 3 - 50
Temperatură intrare °C 3 - 60 3 - 60
Masă netă kg 700 763
Dimensiuni L x l x H mm 1.025 x 1.656 x 2.127 1.025 x 1.656 x 2.127
Racord aer comprimatDN150 PN16 DIN DN150 PN16 DIN
Racord de purjare condensG ¼ G ¼
Alimentare electrică400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
Agent frigorificR-513A R-513A
Masă netă agent frigorific ca echivalent de CO2 t 3,79 4,98
Potențial de încălzire globală631 631
Masă netă agent frigorific kg 6 7,9
