Uscătoare cu refrigerare și sistem SECOTEC cu economie de energie de la 10,5 până la 34 m³/min

Uscătoare cu refrigerare compacte eficiente energetic datorită căldurii latente

SECOTEC – aici seriile TE și TF (*) – stă garanție de mult timp pentru uscătoarele cu refrigerare Kaeser de calitate ridicată în aplicațiile industriale, pentru puncte de rouă sub presiune stabile, pentru siguranță maximă posibilă și pentru costuri totale foarte reduse pe întreaga durată de viață.

Cu sistemul inovator de schimbător de căldură - cu rezervor de căldură latentă SECOPACK LS și cu controlerul SIGMA CONTROL SMART, noua generație stabilește noi dimensiuni din punctul de vedere al eficienței energetice, al necesarului de spațiu și al ușurinței de operare.

  • deosebit de rezistente datorită conductelor de aer comprimat rezistente la coroziune și schimbătorului de căldură din aluminiu (condensator și SECOPACK LS)
  • cu modul de comunicare opțional Modbus TCP pentru integrare în SIGMA NETWORK

Avantajele dumneavoastră

  • Economisiți energie:
    Uscătoarele cu refrigerare din seriile TE și TF au nevoie de mai puțin de 97 W putere electrică pe m³/min aer comprimat (ISO 7183 A1). În regim de încărcare parțială, datorită controlului cu economie de energie, puterea de răcire excedentară poate fi stocată în rezervorul de masă termică ca apoi să fie folosită la uscare fără consum de energie electrică. Sistemul de schimbător de căldură cu reacție rapidă SECOPACK LS garantează puncte de rouă sub presiune stabile în orice moment.
  • Operare intuitivă:
    controlerul electronic SIGMA CONTROL SMART este ușor de utilizat și intuitiv. Istoricul de mesaje, contoarele individuale de ore de funcționare și de întreținere fac posibil controlul eficient și analiza datelor de operare. Contactele fără potențial și modulul de comunicare opțional Modbus TCP asigură o interconectare simplă cu controlerele de nivel superior, cum ar fi SIGMA AIR MANAGER 4.0.
  • Compact:
    zona de stocare a sistemului inovator de schimbător de căldură SECOPACK LS este umplută cu un material cu schimbare de fază. Densitatea sa de stocare termică semnificativ mai ridicată economisește 98% din material prin comparație cu un mediu de stocare convențional la aceeași capacitate. Capacitatea de stocare pentru stabilitatea punctului de rouă sub presiune merge mână în mână cu necesarul redus de spațiu. Fluxul de curgere optimizat reduce pierderile de presiune și contribuie astfel la eficiența energetică ridicată a uscătorului SECOTEC.

* Această serie de uscătoare cu refrigerare conține gaz de seră fluorurat. Agentul frigorific al tuturor modelelor va fi schimbat în anul 2019 de la R-134a (GWP 1430) la R-513A (GWP 631). Vă răspundem cu plăcere la întrebări privind progresul aferent acestei schimbări.



Detalii produs

Reducerea costurilor pe durata ciclului de viaţă!
Gestionarea costului pe ciclu de viaţă KAESER

Datorită controlul ciclic şi densităţii de acumulare mai mare, noua generaţie de uscătoare cu refrigerare din seria SECOTEC are nevoie, aproape independent de încărcarea lor, de mai puţin de 97 W pe m³/min de aer comprimat uscat (ISO 7183 A1).

Spre deosebire de soluţiile uzuale de pe piaţă, puterea de răcire excedentară nu se risipeşte pur şi simplu, ci este folosită pentru răcirea unei mase termice. Când aceasta este răcită, frigul este utilizat pentru uscarea aerului comprimat. Atunci nu mai este necesară energie electrică.

În plus, noul concept constructiv necesită extrem de puţine lucrări de întreţinere şi asigură un service simplu şi rapid.


Doriţi să aflaţi mai multe despre modul în care Kaeser reduce costurile pe durata ciclului de viaţă?

SECOTEC – economisiţi energie în toate situaţiile

Solicitarea unui uscător cu refrigerare nu depinde numai de cantitatea de debit de aer comprimat uscat (suprafaţa gri), ci chiar şi mai mult de câtă apă conţine aerul comprimat la intrare. Această cantitate creşte cu creşterea temperaturii. Din acest motiv, uscătoarele cu refrigerare sunt încărcate deosebit de puternic la temperaturi ambientale ridicate, ca de ex. vara (curba galbenă).

Odată cu temperaturile din timpul iernii (curba turcoaz) scade şi gradul de încărcare al uscătoarelor cu refrigerare. Pentru a obţine la aceste oscilaţii un punct de rouă sub presiune stabil, uscătoarele cu refrigerare sunt mereu proiectate pentru funcţionare la vârf de sarcină plus o rezervă suficientă.

Analog cu lăţimea benzii de debit şi temperatură, uscătoarele cu refrigerare lucrează permanent în zona de sarcină între 0 şi 100 %. Deoarece controlul ciclic SECOTEC are grijă de folosirea energiei conform necesarului pe întregul domeniu de sarcină, rezultatul sunt economiile ridicate.

Efectul de economisire a curentului consumat
Economie maximă de energie datorită controlului ciclic
Economie maximă de energie cu uscătoare cu refrigerare SECOTEC datorită controlului ciclic şi masei termice

Utilizarea uscătoarelor cu refrigerare oscilează permanent între 0 şi 100 %. Spre deosebire de reglajele de sarcină parţială tradiţionale, controlul ciclic SECOTEC adaptează necesarul de consum de energie electrică exact la toate fazele de sarcină.

Astfel, uscătoarele cu refrigerare SECOTEC economisesc, comparativ cu uscătoarele cu refrigerare cu reglare cu bypass de gaz fierbinte, la o încărcare medie de aproximativ 40 %, aproape 60 % din costurile de curent.

Masa termică de la uscătoarele SECOTEC rămâne, spre deosebire de procedeul tradiţional, întotdeauna rece. Astfel, aerul comprimat este uscat în mod eficient şi în timpul fazelor de pornire. Izolarea de calitate ridicată a masei termice face posibilă şi în acest caz o utilizare minimă de energie. În plus, uscarea aerului comprimat cu uscătoarele cu refrigerare SECOTEC are loc nu numai foarte eficient, ci, datorită capacităţii de stocare ridicate, şi într-un mod de funcţionare ecologic.

Cea mai bună uscare într-un mod de funcţionare ecologic
Cea mai bună uscare cu uscătoare cu refrigerare SECOTEC cu funcţionare prietenoasă cu mediul

Uscătoarele cu refrigerare SECOTEC ating în toate fazele de sarcină puncte de rouă sub presiune foarte eficiente, stabile. Aerul comprimat uscat poate fi răcit până la +3 °C (= punct de rouă sub presiune ce poate fi atins), fără ca umiditatea din aer să condenseze. Iar la temperaturi ambientale mai ridicate, reţeaua de aer comprimat şi consumul de aer comprimat sunt protejate optim.

Uscătorul cu refrigerare convenţional cu mod de funcţionare ciclic şi fără masă termică suplimentară foloseşte doar materialul schimbătorului lor de căldură ca masă termică. Compresoarele cu refrigerare şi motoarele ventilatoarelor acestor uscătoare ar trebui de aceea să fie pornite şi oprite semnificativ mai des, pentru a asigura puterea de răcire necesară. Pentru a reduce frecvenţa opririlor şi uzura, circuitul de răcire reporneşte de aceea cel mai des la puncte de rouă sub presiune clar mai ridicate. Oscilaţiile punctului de rouă sub presiune rezultate înrăutăţesc rezultatul uscării. Acest lucru este riscant, deoarece coroziunea poate începe deja la o umiditate relativă a aerului comprimat de peste 40 %, nu doar la apariţia condensului.

Pe de altă parte, uscătoarele cu refrigerare SECOTEC lucrează, datorită capacităţii ridicate a masei termice, într-un mod deosebit de protector pentru componente. Dacă masa termică este încărcată o dată, compresorul frigorific şi motorul ventilatorului pot rămâne oprite mai mult timp, fără a afecta stabilitatea punctului de rouă sub presiune.

Echipament

Circuit frigorific

Circuit frigorific cu

  • compresor cu spirală
  • Condensator cu microcanale din aluminiu cu ventilator
  • Senzor de presiune de siguranţă
  • Colector pentru instalaţii frigorifice
  • Filtru uscător
  • supapă de expansiune termostatică
  • Sistem de schimbător de căldură din aluminiu SECOPACK LS
  • Traductor de temperatură şi presiune

SECOPACK LS

  • Schimbător de căldură aer/aer şi aer/agent frigorific în construcţie monobloc din aluminiu
  • cu zonă de înmagazinare integrată cu mediu cu schimbare de fază
  • Separator de condens
  • Izolaţie termică

SIGMA CONTROL SMART

SIGMA CONTROL SMART: comandă electronică cu afişaj colorat

  • Controler electronic cu afişaj colorat
  • Ghidare meniu cu limbaj neutru
  • Afişare tendinţă punct de rouă
  • Schemă R&I cu date de funcţionare actuale şi mesaje afişate
  • Memorie de mesaje
  • Contor pentru ore de funcţionare
  • Timer întreţinere

Contacte fără potenţial

  • Mesaje de funcţionare „defecţiune” şi „compresorul frigorific funcţionează”
  • mesaje de avertizare „Întreţinere/Avertizare” şi „punct de rouă sub presiune ridicat”
  • Contor pentru ore de funcţionare
  • Contor pentru ore de întreţinere

Purjor de condens

  • purjor electronic de condens ECO-DRAIN 31 Vario cu robinet sferic la intrarea condensului inclusiv cu izolarea suprafeţelor reci

Carcasă

  • Carcasă acoperită cu pulberi
  • panou de conexiuni detaşabil pentru conectare electrică simplă
  • curăţare eficientă a condensatorului
  • panou de conexiuni detaşabil lateral permite accesul central la spaţiul interior
  • Picioarele maşinii

Conexiuni

  • Tubulatură de aer comprimat rezistentă la coroziune
  • Fiting de trecere pentru conectarea conductei externe de colectare a condensului
  • Trecere pentru cablul de racordare la reţea pe peretele din spate (secţiune în tabla superioară a echipamentului pentru conectare alternativă prin partea de sus)

Echipament electric

  • echipament electric şi verificare conform EN 60204-1 „Siguranţa maşinilor“
  • Clasă de protecţie dulap de comandă IP 54

Dotări opţionale şi accesorii

  • Uscător cu refrigerare până la temperaturi ambientale de 50 °C
  • Uscător cu refrigerare răcit cu apă (seria TF)
  • Racorduri de aer comprimat pe partea stângă (seria TF)
  • Set de conducte pentru înlocuire la TF 173, 203, 251 (montat din fabrică) (seria TF)
  • Picioare de maşină cu şurub
  • transformator integrat tensiune primară 200 V – 440 V
  • transformator integrat tensiune primară 500 V / 3~ / 50 Hz şi 575 V / 3~ / 60 Hz
  • variantă de execuţie fără silicon (standard de fabrică-VW 3.10.7)
  • Modul de comunicare Modbus TCP

SECOTEC – pregătite pentru Industrie 4.0!
Reprezentarea unei indicaţii de avertizare în schema de curgere de pe SIGMA AIR MANAGER 4.0

Datorită modulului de comunicare opţional Modbus TCP, uscătoarele cu refrigerare SECOTEC pot fi conectate la SIGMA NETWORK. În acest fel, toţi parametrii şi toate mesajele ce prezintă relevanţă pentru funcţionare sunt disponibile, în timp real!

Astfel, este posibilă o monitorizare complexă a sistemului aferent întregii staţii de aer comprimat şi se creează fundamentul pentru mentenanţa preventivă conform necesarului.
Consecinţa: Disponibilitate maximă cu costuri minime.

În plus, SIGMA AIR MANAGER 4.0 oferă o imagine de ansamblu cuprinzătoare asupra parametrilor de funcţionare importanţi ai uscătoarelor cu refrigerare. Avertizările şi alarmele sunt reprezentate în schema de flux a staţiei de aer comprimat prin intermediul codurilor de culoare. Făcând clic pe simbolul electronic al uscătorului, sunt afişaţi parametri de funcţionare importanţi precum şi mesaje cu text în clar.

SECOPACK LS – Piatra de fundaţie a eficienţei
Imagine în secţiune a unui sistem schimbător de căldură SECOPACK
  1. Intrare aer comprimat
  2. Ieşire condens
  3. Intrare agent frigorific (rece)
  4. Ieşire agent frigorific (cald)
  5. Transmiterea căldurii
  6. Ieşire aer comprimat

Uscătoarele cu refrigerare din seriile TE şi TF sunt dotate cu sistemul inovativ cu schimbător de căldură SECOPACK LS. Depozitul său de căldură latentă este umplut cu material cu schimbare de fază. Aerul comprimat încălzeşte materialul până se topeşte (descărcare depozit). Acesta preia căldura latentă de topire. Ea este substanţial mai mare comparativ cu căldura, care se poate înmagazina pe baza capacităţii sale specifice normale (fără schimbare de faze). Astfel, depozitul de căldură latentă din uscătoarele seriilor TE şi TF dispune de o densitate de depozitate semnificativ mai mare şi economiseşte la aceeaşi capacitate până la 98 % din materialul folosit de depozitul de căldură aferent.

Rezultatul: capacitate de depozitare ridicată pentru puncte de rouă sub presiune stabile şi un mod de funcţionare ecologic pe fondul unui necesar de spaţiu considerabil mai redus.

Control inovator cu masă termică cu capacitate extinsă şi schimbare de fază
SECOTEC: Control inovator cu masă termică cu capacitate extinsă şi schimbare de fază
  1. Compresorul furnizează agent frigorific pentru uscarea aerului comprimat şi răcirea masei termice.
  2. Mediul de stocare se solidifică la temperatură constantă şi, prin urmare, transmite o cantitate de căldură ridicată către agentul frigorific.
  3. Agentul frigorific răceşte în continuare mediul de stocare până la punctul de oprire.
  4. Compresorul frigorific se opreşte.
  1. Mediul de stocare asigură frigul necesar pentru uscarea aerului comprimat şi se încălzeşte.
  2. Mediul de stocare se topeşte la temperatură constantă şi reţine o cantitate de căldură ridicată din aerul comprimat umed.
  3. Mediul de stocare se încălzeşte până la punctul de pornire al compresorului.
Construcţie şi funcţionare

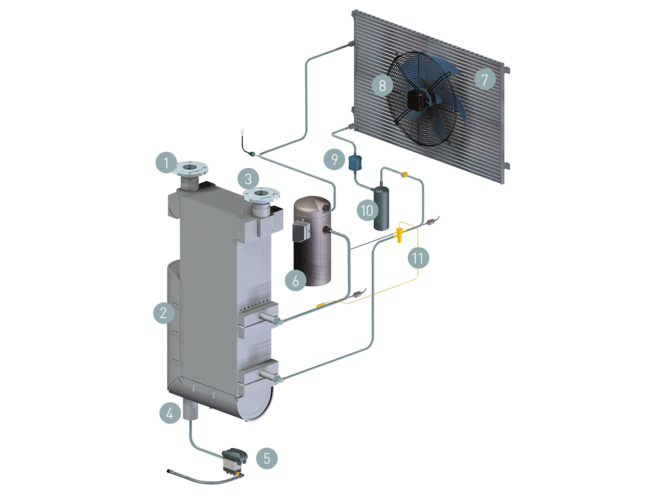

Schema de construcţie a uscătorului eficient energetic SECOTEC TF
  1. Intrare aer comprimat
  2. Sistem schimbător de căldură SECOPACK LS
  3. Ieşire aer comprimat
  4. Ieşire condens
  5. Purjor de condens ECO-DRAIN
  6. Compresor frigorific
  1. Condensator cu microcanale
  2. Ventilator
  3. Filtru uscător
  4. Masă termică
  5. Supapă de expansiune
Date tehnice TE

Versiune de bază

ModelTE 102 TE 122 TE 142
Debit de aer m³/min 10,5 11,6 13,3
Pierdere de presiune bar 0,1 0,12 0,11
Consum de energie electrică la 50 % Vol. kW 0,82 0,87 1,09
Consum de energie electrică la 100% încărcare kW 1,79 1,9 2,18
Presiune de lucru bar 3 - 16 3 - 16 3 - 16
Temperatură ambiantă °C 3 - 45 3 - 45 3 - 45
Temperatură intrare °C 3 - 60 3 - 60 3 - 60
Masă netă kg 263 264 283
Dimensiuni L x l x H mm 712 x 982 x 1.612 712 x 982 x 1.612 712 x 982 x 1.612
Racord aer comprimatG 2 G 2 G 2
Racord de purjare condensG ¼ G ¼ G ¼
Alimentare electrică380 V / 3 / 60 Hz 380 V / 3 / 60 Hz 380 V / 3 / 60 Hz
Agent frigorificR-513A R-513A R-513A
Masă netă agent frigorific ca echivalent de CO2 t 0,95 0,98 1,01
Potențial de încălzire globală631 631 631
Masă netă agent frigorific kg 1,5 1,55 1,6

Date tehnice TF

Versiune de bază

ModelTF 174 TF 230 TF 280
Debit de aer m³/min 14,7 19 25,2
Pierdere de presiune bar 0,1 0,11 0,15
Consum de energie electrică la 50 % Vol. kW 1,23 1,66 2,04
Consum de energie electrică la 100% încărcare kW 2,29 3,21 3,89
Presiune de lucru bar 3 - 16 3 - 16 3 - 16
Temperatură ambiantă °C 3 - 45 3 - 45 3 - 45
Temperatură intrare °C 3 - 60 3 - 60 3 - 60
Masă netă kg 404 422 448
Dimensiuni L x l x H mm 835 x 1.230 x 2.000 835 x 1.230 x 2.000 835 x 1.230 x 2.000
Racord aer comprimatDN65 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Racord de purjare condensG ¼ G ¼ G ¼
Alimentare electrică380 V / 3 / 60 Hz 380 V / 3 / 60 Hz 380 V / 3 / 60 Hz
Agent frigorificR-134a R-134a R-134a
Masă netă agent frigorific ca echivalent de CO2 t 3,15 2,86 3,72
Potențial de încălzire globală1.430 1.430 1.430
Masă netă agent frigorific kg 2,2 2 2,6

ModelTF 340
Debit de aer m³/min 30
Pierdere de presiune bar 0,13
Consum de energie electrică la 50 % Vol. kW 2,26
Consum de energie electrică la 100% încărcare kW 4,44
Presiune de lucru bar 3 - 16
Temperatură ambiantă °C 3 - 45
Temperatură intrare °C 3 - 60
Masă netă kg 478
Dimensiuni L x l x H mm 835 x 1.230 x 2.000
Racord aer comprimatDN80 PN16 DIN
Racord de purjare condensG ¼
Alimentare electrică380 V / 3 / 60 Hz
Agent frigorificR-134a
Masă netă agent frigorific ca echivalent de CO2 t 3,72
Potențial de încălzire globală1.430
Masă netă agent frigorific kg 2,6
