Compresoare cu şurub cu funcţionare fără ulei cu uscător de aer comprimat integrat

i.HOC – uscarea aerului comprimat spectaculos de eficientă

Uscătorul rotativ i.HOC Kaeser brevetat utilizează căldura de la compresor în procent de 100%! Prin această regenerare cu debit integral, produsul livrează puncte de rouă sub presiune scăzute sigure până la o temperatură ambientală de 45 °C, exclusiv fără încălzire electrică sau răcire suplimentară a aerului de regenerare!

  • utilizat în instalaţii cu răcire cu aer sau cu apă
  • Puteri nominale ale instalaţiilor de la 37 kW până la 200 kW
  • Debite ale instalaţiilor de la 3,3 m³/min până la 30 m³/min
  • Controlerul de compresor SIGMA CONTROL 2 integrat (variantele de model SFC)

Avantajele dumneavoastră

  • Puncte de rouă sub presiune negative chiar şi la temperaturi ridicate:
    datorită potenţialului său extraordinar de regenerare, i.HOC asigură puncte de rouă sub presiune negative chiar şi la temperaturi ridicate ale lichidului de răcire.
  • Stabilitatea punctului de rouă sub presiune la debite volumetrice variabile:
    chiar şi la o solicitare redusă a compresorului, punctul de rouă sub presiune rămâne stabil – chiar şi fără compensator de sarcină parţială.
  • Uscare eficientă şi recuperare a căldurii:
    i.HOC utilizează schimbătoarele de căldură ale treptei 2 optimizate pentru recuperarea căldurii ca răcitoare pentru aerul de regenerare.
Rentabil mulțumită costurilor reduse pe întregul ciclu de viață
Costuri pe ciclu de viaţă

Consiliere optimă, progres tehnic în cercetare și producție și o organizație de service globală, care vă protejează împotriva disfuncționalităților.



Prezentare detaliată a compresoarelor cu şurub cu funcţionare fără ulei cu i.HOC sau uscător cu refrigerare integrat

Tehnologie diferită pentru uscătoare

Uscător cu refrigerare integrat

Până la un punct de rouă sub presiune de +3 °C, uscătoarele cu refrigerare reprezintă prima alegere când vine vorba despre eficienţă energetică şi costuri de investiţie, chiar şi în cazul compresoarelor cu şurub cu funcţionare fără ulei. Punctele de rouă sub presiune mai mici de +3 °C reprezintă domeniul uscătoarelor cu adsorbţie.

Uscător rotativ i.HOC integrat

Uscătorul rotativ i.HOC compact, integrat în mod opţional în compresorul cu şurub, atinge în mod fiabil şi eficient puncte de rouă sub presiune de până la -30 °C. Aerul comprimat fierbinte, după a doua treaptă de compresie, serveşte la regenerarea materialului desicant.

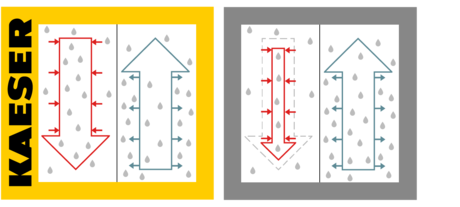

i.HOC cu regenerare superioară cu debit integral
i.HOC cu regenerare curent complet KAESER
 Regenerare cu debit integral  Regenerare cu debit parţial
 Sector de regenerare: Aerul fierbinte extrage umiditatea din agentul de uscare.
 Sector de uscare: Aerul rece cedează umiditate mediului de uscare.

i.HOC (Integrated Heat of Compression Dryer) utilizează pentru uscare 100% din căldura de compresie de la a doua treaptă de compresie (regenerare cu debit integral). Oricum, această cantitate de căldură degajată este disponibilă practic gratuit:

  • fără pierderi de energie suplimentare pentru procesul de uscare
  • cu potenţial de regenerare mai ridicat decât la uscătoarele cu regenerare cu debit parţial
  • cu funcţionare la capacitate normală chiar şi la o solicitare redusă a compresorului

Avantajele regenerării cu debit integral sunt evidente, în primul rând, prin creşterea temperaturilor de regenerare a mediului de uscare. Uscătoarele rotative de la KAESER asigură rezultate excelente de uscare, chiar şi fără încălzirea electrică suplimentară a aerului de regenerare.

Uscător cu refrigerare integrat

Uscare cu economie de energie

Varianta de construcţie integrată precum şi schimbătorul de căldură din bloc de aluminiu de mari dimensiuni garantează pierderi de presiune mai mici de 0,1 bar. Compresorul refrigerant Scroll, care funcţionează economic, ajută în plus la economisirea energiei la uscarea aerului comprimat.

Accesibilitate simplă

Toate componentele uscătorului cu refrigerare pot fi accesate cu uşurinţă prin intermediul uşii de mentenanţă de la partea frontală. Mentenanţa şi întreţinerea uscătorului cu refrigerare pot fi efectuate, din acest motiv, cu uşurinţă.

Vedere în uscătorul rotativ integrat

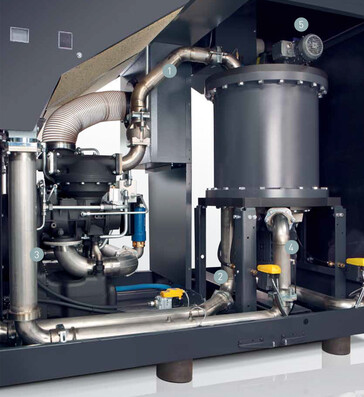

Schema de construcţie a uscătorului rotativ i.HOC
  1. Intrare aer de regenerare
  2. Ieşire aer de regenerare
  3. Separare condens
  4. Intrare suflantă radială
  5. Ieşire i.HOC
Prezentare detaliată i.HOC

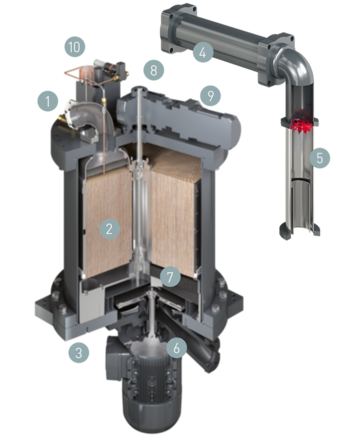

i.HOC - secţiune şi piese componente
  1. Intrare aer de regenerare
  2. Tambur (agent de uscare silica gel)
  3. Ieşire aer de regenerare
  4. Schimbător de căldură treapta 2
  5. Separator de condens extern
  6. Suflantă radială
  7. Separator de picături
  8. Ieşire uscător rotativ
  9. Motor tambur
  10. Senzor de punct de rouă (opţional)
Date tehnice DSG-2 A

Versiune de bază

ModelDSG 140-2 A DSG 180-2 A DSG 220-2 A
Presiune de lucru bar 8 10 4 6 8 10 4 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Presiune max. bar 8 10 4 6 8 10 4 6 8 10
Putere nominală motor kW 90 110 132
Dimensiuni
L x l x H mm
3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Racord aer comprimatDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Nivel de zgomot dB(A) 77 78 78
Masă netă kg 3.400 3.550 3.650

ModelDSG 260-2 A DSG 290-2 A
Presiune de lucru bar 4 6 8 10 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 28,61 26,1 26 22,9 28,55 28,5 26
Presiune max. bar 4 8 10 8 10
Putere nominală motor kW 160 200
Dimensiuni
L x l x H mm
3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Racord aer comprimatDN80 PN16 DIN DN80 PN16 DIN
Nivel de zgomot dB(A) 79 81
Masă netă kg 3.800 4.000

Versiune SFC

ModelDSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
Presiune de lucru bar 4 6 8 10 4 6 8 10 4 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Presiune max. bar 6 10 8,5 10 7 10
Putere nominală motor kW 110 132 160
Dimensiuni
L x l x H mm
3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Racord aer comprimatDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Nivel de zgomot dB(A) 79 79 80
Masă netă kg 4.150 4.250 4.400

ModelDSG 290-2 SFC A
Presiune de lucru bar 4 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Presiune max. bar 8,5 10
Putere nominală motor kW 200
Dimensiuni
L x l x H mm
3.435 x 1.750 x 2.385
Racord aer comprimatDN80 PN16 DIN
Nivel de zgomot dB(A) 82
Masă netă kg 4.600

Versiune cu RD

ModelDSG 140-2 i.HOC A DSG 180-2 i.HOC A DSG 220-2 i.HOC A
Presiune de lucru bar 8 10 6 8 10 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Presiune max. bar 8 10 6 8 10 6 8 10
Putere nominală motor kW 90 110 132
Punct de rouă sub presiune °C -34 -36 -26 -33 -36 -26 -33 -35
Dimensiuni
L x l x H mm
4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Racord aer comprimatDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Nivel de zgomot dB(A) 77 78 78
Masă netă kg 4.500 4.650 4.750

ModelDSG 260-2 i.HOC A DSG 290-2 i.HOC A
Presiune de lucru bar 6 8 10 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 26,1 26 22,9 28,55 28,5 26
Presiune max. bar 8 10 8 10
Putere nominală motor kW 160 200
Punct de rouă sub presiune °C -25 -32 -34 -24 -31 -33
Dimensiuni
L x l x H mm
4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Racord aer comprimatDN80 PN16 DIN DN80 PN16 DIN
Nivel de zgomot dB(A) 79 81
Masă netă kg 4.900 5.100

Versiune cu RD-SFC

ModelDSG 180-2 i.HOC SFC A DSG 220-2 i.HOC SFC A DSG 260-2 i.HOC SFC A
Presiune de lucru bar 6 8 10 6 8 10 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Presiune max. bar 6 10 8,5 10 7 10
Putere nominală motor kW 110 132 160
Punct de rouă sub presiune °C -26 -33 -36 -26 -32 -35 -25 -31 -34
Dimensiuni
L x l x H mm
4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Racord aer comprimatDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Nivel de zgomot dB(A) 79 79 80
Masă netă kg 5.250 5.350 5.500

ModelDSG 290-2 i.HOC SFC A
Presiune de lucru bar 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
Presiune max. bar 8,5 10
Putere nominală motor kW 200
Punct de rouă sub presiune °C -24 -30 -33
Dimensiuni
L x l x H mm
4.270 x 1.750 x 2.385
Racord aer comprimatDN80 PN16 DIN
Nivel de zgomot dB(A) 82
Masă netă kg 5.700

Date tehnice DSG-2 W

Versiune de bază

ModelDSG 140-2 W DSG 180-2 W DSG 220-2 W
Presiune de lucru bar 8 10 4 6 8 10 4 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Presiune max. bar 8 10 4 6 8 10 4 6 8 10
Putere nominală motor kW 90 110 132
Dimensiuni
L x l x H mm
3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Racord aer comprimatDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Nivel de zgomot dB(A) 69 70 71
Masă netă kg 3.100 3.250 3.350

ModelDSG 260-2 W DSG 290-2 W
Presiune de lucru bar 4 6 8 10 4 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 28,61 26,1 26 22,9 28,6 28,55 28,5 26
Presiune max. bar 4 8 10 8 10
Putere nominală motor kW 160 200
Dimensiuni
L x l x H mm
3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Racord aer comprimatDN80 PN16 DIN DN80 PN16 DIN
Nivel de zgomot dB(A) 74 75
Masă netă kg 3.500 3.700

Versiune SFC

ModelDSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
Presiune de lucru bar 4 6 8 10 4 6 8 10 4 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Presiune max. bar 6 10 8,5 10 7 10
Putere nominală motor kW 110 132 160
Dimensiuni
L x l x H mm
3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Racord aer comprimatDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Nivel de zgomot dB(A) 71 72 75
Masă netă kg 3.850 3.950 4.100

ModelDSG 290-2 SFC W
Presiune de lucru bar 4 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Presiune max. bar 8,5 10
Putere nominală motor kW 200
Dimensiuni
L x l x H mm
3.435 x 1.750 x 2.060
Racord aer comprimatDN80 PN16 DIN
Nivel de zgomot dB(A) 76
Masă netă kg 4.300

Versiune cu RD

ModelDSG 140-2 i.HOC W DSG 180-2 i.HOC W DSG 220-2 i.HOC W
Presiune de lucru bar 8 10 6 8 10 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Presiune max. bar 8 10 6 8 10 6 8 10
Putere nominală motor kW 90 110 132
Punct de rouă sub presiune °C -32 -36 -24 -33 -36 -24 -33 -36
Dimensiuni
L x l x H mm
4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Racord aer comprimatDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Nivel de zgomot dB(A) 69 70 71
Masă netă kg 4.200 4.350 4.450

ModelDSG 260-2 i.HOC W DSG 290-2 i.HOC W
Presiune de lucru bar 6 8 10 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 26,1 26 22,9 28,55 28,5 26
Presiune max. bar 8 10 8 10
Putere nominală motor kW 160 200
Punct de rouă sub presiune °C -25 -33 -36 -24 -33 -36
Dimensiuni
L x l x H mm
4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Racord aer comprimatDN80 PN16 DIN DN80 PN16 DIN
Nivel de zgomot dB(A) 74 75
Masă netă kg 4.600 4.800

Versiune cu RD-SFC

ModelDSG 180-2 i.HOC SFC W DSG 220-2 i.HOC SFC W DSG 260-2 i.HOC SFC W
Presiune de lucru bar 6 8 10 6 8 10 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Presiune max. bar 6 10 8,5 10 7 10
Putere nominală motor kW 110 132 160
Punct de rouă sub presiune °C -24 -32 -36 -25 -33 -36 -25 -33 -36
Dimensiuni
L x l x H mm
4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Racord aer comprimatDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Nivel de zgomot dB(A) 71 72 75
Masă netă kg 4.950 5.050 5.200

ModelDSG 290-2 i.HOC SFC W
Presiune de lucru bar 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
Presiune max. bar 8,5 10
Putere nominală motor kW 200
Punct de rouă sub presiune °C -25 -33 -36
Dimensiuni
L x l x H mm
4.270 x 1.750 x 2.060
Racord aer comprimatDN80 PN16 DIN
Nivel de zgomot dB(A) 76
Masă netă kg 5.400
