KAESER FILTER de la 0,6 până la 32,0 m³/min

Avantajos din punct de vedere al costurilor pentru cea mai bună calitate a aerului comprimat

KAESER FILTER sunt componente cheie pentru generarea aerului comprimat în toate clasele de puritate conform ISO 8573-1. Ele realizează acest lucru cu o presiune diferenţială foarte redusă. Datorită acestei structuri foarte prietenoase pentru service, acestea oferă deschiderea şi închiderea uşoară şi fără probleme a carcasei filtrului precum şi o schimbare rapidă şi curată a elementului.

  • Debit volumetric: 0,60 până la 32,0 m³/min
  • Presiune maximă de funcţionare: 16 bar
  • Temperatură maximă de funcţionare: 66 °C

Avantajele dumneavoastră

  • Puritate conform normelor:
    KAESER FILTER foloseşte cele mai moderne medii de filtrare cutate în profunzime pentru îndepărtarea de particule şi aerosoli. Straturile de carbon activ cu randament ridicat reţin vaporii de ulei. Datele de randament excelente ale KAESER FILTER au fost determinate conform ISO 12500 şi confirmate de către organizaţia independentă de verificare Lloyd’s Register.
  • Pierdere redusă de presiune – economie ridicată:
    KAESER FILTER deţin carcase şi suprafeţe filtrante generos dimensionate, o ghidare inovativă a fluxului şi medii de filtrare performante. Ele obţin până la 50 % pierdere de presiune mai mică decât filtrele obişnuite de pe piaţă – şi aceasta la o valoare aproape constantă pe întreaga durată de viaţă a elementului filtrant. Urmarea: costuri mai mici şi emisii de CO2mai reduse, precum şi degrevare pentru compresoarele din amonte.
  • Structură prietenoasă pentru service – manipulare sigură:
    KAESER FILTER au carcasă din aluminiu cu protecţie împotriva coroziunii şi elemente de filtrare robuste. Închiderea practică cu baionetă asigură poziţionarea automată a garniturii carcasei şi a elementului. Astfel se asigură etanşeitatea carcasei de filtru numai după montarea elementului filtrant. Un şurub de blocare împiedică deschiderea accidentală a carcasei sub presiune şi serveşte la depresurizarea carcasei.

Completarea ideală: separator apă-ulei AQUAMAT
Sistem de tratare a condensului AQUAMAT

Sfatul nostru: Tratați condensul înaintea evacuării în rețeaua de canalizare cu separatorul apă-ulei AQUAMAT conform legii și fără costuri importante.



Detalii produs

Puritate aer comprimat pentru fiecare aplicație

Grad de filtrare KB Filtru coalescent
Basic
KE Filtru coalescent
Extra
KD Filtru de particule
Dust
KA Filtru cu carbon activ
Adsorption
KBE Extra Combination KEA Carbon Combination
Presiune diferențială inițială la saturație < 140 mbar < 200 mbar < 30 mbar
(nou, uscat)
< 35 mbar
(nou, uscat)
< 200 mbar < 240 mbar
Conținut de aerosoli la intrare 10 mg/m³ 10 mg/m³ 10 mg/m³ 10 mg/m³
Conținut rezidual de aerosoli la ieșire conform ISO 12500-1 < 0,01 mg/m³ < 0,01 mg/m³ < 0,01 mg/m³ 0,003 mg/m³
(conținut total de ulei)
Mediu de filtrare cu cute adânci, structură de rezistență și fibre din poliester pentru drenaj cu cute adânci și structură de rezistență Fibre de carbon cu eficiență ridicată
Utilizare Filtrare solide, lichide, aerosoli și particule Utilizare ca și la KB, însă pentru o calitate mai înaltă a aerului comprimat
Alternativ: Filtru de particule extrem de fine conform gradului de filtrare KD
Exclusiv pentru filtrarea particulelor Exclusiv pentru reținerea vaporilor de ulei Combinație dintre KB și KE; utilizare ca și la KE, însă pentru o siguranță mai mare a calității aerului comprimat Combinație dintre KE și KA; filtrare de aerosoli, particule și vapori de ulei

Pierdere redusă de presiune, economii ridicate
KAESER FILTER: pierdere redusă de aer comprimat, economii mari

Costuri pe ciclu de viaţă economisite

Eficienţa unui filtru de aer comprimat depinde în special de pierderea de presiune. KAESER FILTER posedă carcase şi suprafeţe de filtrare generos dimensionate, o ghidare inovatoare a fluxului de curgere şi medii de filtrare performante. Astfel, se obţine o pierdere de presiune mai mică cu până la 50% în comparaţie cu filtrele obişnuite de pe piaţă. Aceasta rămâne aproape constantă pe durata de viaţă a elementelor filtrante. Astfel se degrevează compresoarele din amonte şi se asigură un potenţial semnificativ de economisire a costurilor şi de reducere a emisiilor de CO2.

Doriţi să aflaţi mai multe despre modul în care Kaeser reduce costurile pe ciclul de viaţă?

Construcţie şi funcţionare
Filtru KAESER – construcţie şi funcţionare
  1. Intrare aer comprimat
  2. Conexiuni variabile
  3. Cap cu carcasă şi garnitură
  4. Element filtrant
  5. Ieşire condens (aici cu purjor automat de condens)
  6. Ieşire aer comprimat
  7. Şurub de blocare
  8. Blocare tip baionetă cu opritor
  9. Orificiu de aerisire
  10. Manometru de presiune diferenţială

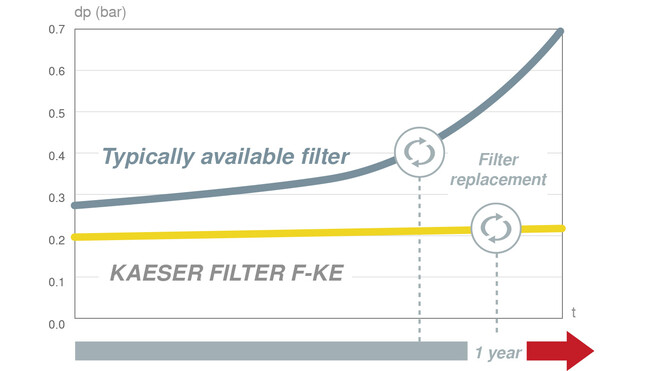

Capacitate ridicată de reținere praf
Costuri de exploatare scăzute pe termen lung cu filtrele KAESER.

Spre deosebire de filtrele uzuale de pe piață, KAESER FILTER asigură pierderi de presiune semnificativ mai mici. Datorită capacității ridicate a elementelor de filtrare și reținere a prafului, acestea rămân mai mult timp la un nivel scăzut.

Urmarea: costuri de exploatare scăzute pe termen lung. Întreținerea anuală a filtrelor de praf și coalescente previne riscurile legate de îmbătrânire și asigură o puritate optimă a aerului comprimat.

Date tehnice KE

Versiune de bază

ModelF6KE F9KE F16KE
Debit de aer m³/min 0,6 0,9 1,6
Racord aer comprimatG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Presiune de lucru bar 2 - 16 2 - 16 2 - 16
Temperatură ambiantă °C 3 - 50 3 - 50 3 - 50
Temperatură intrare °C 3 - 66 3 - 66 3 - 66
Masă netă kg 3,6 3,7 4,2
Tensiune de alimentare purjor de condens- - -

ModelF22KE F26KE F46KE
Debit de aer m³/min 2,2 2,6 4,6
Racord aer comprimatG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Presiune de lucru bar 2 - 16 2 - 16 2 - 16
Temperatură ambiantă °C 3 - 50 3 - 50 3 - 50
Temperatură intrare °C 3 - 66 3 - 66 3 - 66
Masă netă kg 4,4 4,5 8,4
Tensiune de alimentare purjor de condens- - -

ModelF83KE F110KE F142KE
Debit de aer m³/min 8,3 11 14,2
Racord aer comprimatG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Presiune de lucru bar 2 - 16 2 - 16 2 - 16
Temperatură ambiantă °C 3 - 50 3 - 50 3 - 50
Temperatură intrare °C 3 - 66 3 - 66 3 - 66
Masă netă kg 9,3 10,9 11,1
Tensiune de alimentare purjor de condens- - -

ModelF184KE F250KE F320KE
Debit de aer m³/min 18,4 25 32
Racord aer comprimatG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Presiune de lucru bar 2 - 16 2 - 16 2 - 16
Temperatură ambiantă °C 3 - 50 3 - 50 3 - 50
Temperatură intrare °C 3 - 66 3 - 66 3 - 66
Masă netă kg 16,2 17,9 19,9
Tensiune de alimentare purjor de condens- - -

Date tehnice KA

Versiune de bază

ModelF6KA F9KA F16KA
Debit de aer m³/min 0,6 0,9 1,6
Racord aer comprimatG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Presiune de lucru bar 2 - 16 2 - 16 2 - 16
Temperatură ambiantă °C 3 - 50 3 - 50 3 - 50
Temperatură intrare °C 3 - 66 3 - 66 3 - 66
Masă netă kg 2,3 2,3 3
Tensiune de alimentare purjor de condens- - -

ModelF22KA F26KA F46KA
Debit de aer m³/min 2,2 2,6 4,6
Racord aer comprimatG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Presiune de lucru bar 2 - 16 2 - 16 2 - 16
Temperatură ambiantă °C 3 - 50 3 - 50 3 - 50
Temperatură intrare °C 3 - 66 3 - 66 3 - 66
Masă netă kg 3,2 3,2 7,2
Tensiune de alimentare purjor de condens- - -

ModelF83KA F110KA F142KA
Debit de aer m³/min 8,3 11 14,2
Racord aer comprimatG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Presiune de lucru bar 2 - 16 2 - 16 2 - 16
Temperatură ambiantă °C 3 - 50 3 - 50 3 - 50
Temperatură intrare °C 3 - 66 3 - 66 3 - 66
Masă netă kg 8,3 9,7 10,1
Tensiune de alimentare purjor de condens- - -

ModelF184KA F250KA F320KA
Debit de aer m³/min 18,4 25 32
Racord aer comprimatG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Presiune de lucru bar 2 - 16 2 - 16 2 - 16
Temperatură ambiantă °C 3 - 50 3 - 50 3 - 50
Temperatură intrare °C 3 - 66 3 - 66 3 - 66
Masă netă kg 15,1 16,9 19,1
Tensiune de alimentare purjor de condens- - -

Date tehnice KD

Versiune de bază

ModelF6KD F9KD F16KD
Debit de aer m³/min 0,6 0,9 1,6
Racord aer comprimatG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Presiune de lucru bar 2 - 16 2 - 16 2 - 16
Temperatură ambiantă °C 3 - 50 3 - 50 3 - 50
Temperatură intrare °C 3 - 66 3 - 66 3 - 66
Masă netă kg 2,6 2,6 3,2
Tensiune de alimentare purjor de condens- - -

ModelF22KD F26KD F46KD
Debit de aer m³/min 2,2 2,6 4,6
Racord aer comprimatG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Presiune de lucru bar 2 - 16 2 - 16 2 - 16
Temperatură ambiantă °C 3 - 50 3 - 50 3 - 50
Temperatură intrare °C 3 - 66 3 - 66 3 - 66
Masă netă kg 3,5 3,5 7,5
Tensiune de alimentare purjor de condens- - -

ModelF83KD F110KD F142KD
Debit de aer m³/min 8,3 11 14,2
Racord aer comprimatG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Presiune de lucru bar 2 - 16 2 - 16 2 - 16
Temperatură ambiantă °C 3 - 50 3 - 50 3 - 50
Temperatură intrare °C 3 - 66 3 - 66 3 - 66
Masă netă kg 8,3 9,9 10,2
Tensiune de alimentare purjor de condens- - -

ModelF184KD F250KD F320KD
Debit de aer m³/min 18,4 25 32
Racord aer comprimatG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Presiune de lucru bar 2 - 16 2 - 16 2 - 16
Temperatură ambiantă °C 3 - 50 3 - 50 3 - 50
Temperatură intrare °C 3 - 66 3 - 66 3 - 66
Masă netă kg 15,4 17,2 19,4
Tensiune de alimentare purjor de condens- - -

Date tehnice KB

Versiune de bază

ModelF6KB F9KB F16KB
Debit de aer m³/min 0,6 0,9 1,6
Racord aer comprimatG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Presiune de lucru bar 2 - 16 2 - 16 2 - 16
Temperatură ambiantă °C 3 - 50 3 - 50 3 - 50
Temperatură intrare °C 3 - 66 3 - 66 3 - 66
Masă netă kg 3,6 3,6 4,2
Tensiune de alimentare purjor de condens95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModelF22KB F26KB F46KB
Debit de aer m³/min 2,2 2,6 4,6
Racord aer comprimatG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Presiune de lucru bar 2 - 16 2 - 16 2 - 16
Temperatură ambiantă °C 3 - 50 3 - 50 3 - 50
Temperatură intrare °C 3 - 66 3 - 66 3 - 66
Masă netă kg 4,4 4,5 8,4
Tensiune de alimentare purjor de condens95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModelF83KB F110KB F142KB
Debit de aer m³/min 8,3 11 14,2
Racord aer comprimatG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Presiune de lucru bar 2 - 16 2 - 16 2 - 16
Temperatură ambiantă °C 3 - 50 3 - 50 3 - 50
Temperatură intrare °C 3 - 66 3 - 66 3 - 66
Masă netă kg 9,3 10,9 11,1
Tensiune de alimentare purjor de condens95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModelF184KB F250KB F320KB
Debit de aer m³/min 18,4 25 32
Racord aer comprimatG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Presiune de lucru bar 2 - 16 2 - 16 2 - 16
Temperatură ambiantă °C 3 - 50 3 - 50 3 - 50
Temperatură intrare °C 3 - 66 3 - 66 3 - 66
Masă netă kg 16,1 17,8 19,8
Tensiune de alimentare purjor de condens95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%
