Compresoare cu șurub cu funcționare fără ulei cu răcire cu apă

Soluții compacte profesionale de economisire a energiei

Prin soluții detaliate robuste dar sofisticate, la antrenare și răcire obținem valori scăzute absolute la consumul de energie.
Dacă se utilizează și un sistem de recuperare a căldurii de la Kaeser, economisiți și o mare parte din costurile cu încălzirea. Vă oferim consiliere cu plăcere!
Compresoarele noastre cu șurub cu funcționare fără ulei și răcire cu apă prezintă avantaje suplimentare în camere mici de compresor, prin construcția compactă și tubulatura de evacuare mică condiționată de tipul constructiv.

  • Debit volumetric de la 3,3 până la 50,8 m³/min
  • și în special pentru sarcini de vârf, cu reglarea turației prin convertizor de frecvență (variantele de model SFC)
  • și cu uscător rotativ i.HOC integrat (seria DSG-2)

Avantajele dumneavoastră

  • Temperatură de evacuare a aerului comprimat deosebit de redusă:
    Conductele de la ambele schimbătoare de căldură cu aer/apă sunt realizate din CuNi10Fe de înaltă calitate cu profil din aluminiu laminat în formă de stea pentru transferarea optimă a căldurii.
  • Costuri mai mici datorită sistemului de recuperare a căldurii:
    Datorită sistemului de recuperare a căldurii de la Kaeser, puteți recicla până la 96% din căldura reziduală degajată de la compresor – suficient pentru a încălzi apa până la aproximativ 90 °C!
  • Ușurință genială în întreținere:
    Schimbătoarele de căldură cu aer/apă de la prima și a doua treaptă de compresor sunt plasate în două carcase separate și pot fi accesate optim prin uși de întreținere mari.
Rentabil mulțumită costurilor reduse pe întregul ciclu de viață
Costuri pe ciclu de viaţă

Consiliere optimă, progres tehnic în cercetare și producție și o organizație de service globală, care vă protejează împotriva disfuncționalităților.



Prezentare detaliată a compresoarelor cu șurub cu funcționare fără ulei, răcite cu apă

Dotare

Întregul echipament

  • este gata de funcționare
  • complet automatizat
  • insonorizat
  • izolat împotriva vibrațiilor
  • cu o construcție care permite întreținere ușoară
  • utilizabil la temperaturi ambientale de până la +45 °C

Bloc de compresie

  • cu șurub, cu funcționare fără ulei, în două trepte și cu angrenaj de precizie conform AGMA Q13/ DIN-Clasa 5
  • a doua treaptă cu rotoare din oțel inoxidabil și manta de răcire
  • Rotoare cu strat de acoperire durabilă
  • rezervor de ulei integrat cu aerisire pentru rezervorul de ulei prin intermediul unui microfiltru
  • amortizor de vibrații fără fibre după ambele trepte

Motor de antrenare

Motor de antrenare cu eficienţă super premium şi marcaj IE4
  • produs internațional de calitate SIEMENS
  • Motor Premium și Super Premium Efficiency
  • monitorizare continuă a temperaturii la bobinajul motorului
  • Clasa de protecție IP 55

Răcire

  • Schimbătoare de căldură cu tuburi separate, compuse dintr-o manta de oțel placată și tuburi din CuNi10Fe
  • răcitor pentru uleiul de angrenaj cu schimbător de căldură cu plăci brazate

Componente electrice

  • Tablou de comandă IP 54
  • Ventilarea dulapului de comandă
  • combinație automată stea-triunghi și protecție
  • Transformator de comandă

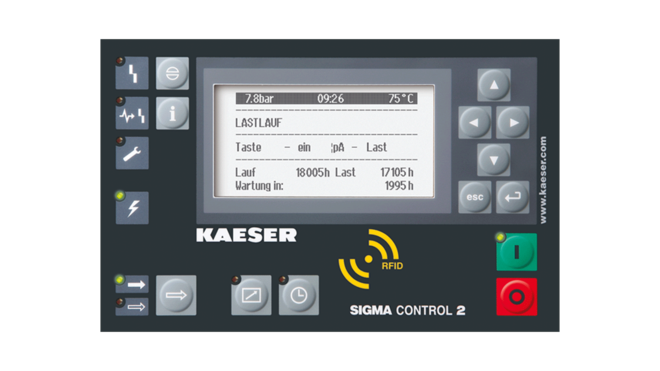

SIGMA CONTROL 2

Controler compresor SIGMA CONTROL 2
  • Afișaj cu text în clar
  • Pot fi selectate 30 de limbi
  • Taste cu membrană etichetate cu pictograme sugestive
  • LED-uri tip semafor pentru afișarea stării de funcționare
  • Monitorizare și control complet automatizat
  • Poate fi selectat oricare din modurile de comandă standard: Dual, Quadro, Vario și Dinamic
  • Interfețe: Ethernet
  • Module de comunicație opționale pentru Profibus DP, Modbus, Profinet și DeviceNet
  • Slot pentru card de memorie SD pentru înregistrarea datelor și actualizări
  • Cititor RFID
  • Server web
Prezentare detaliată a soluțiilor inteligente

Supapă hidraulică de admisie

Supapă hidraulică de admisie

Supapa de admisie acționată hidraulic a compresoarelor cu șurub cu funcționare fără ulei de la Kaeser este rezistentă la murdărie și condens. Este mai sigură în funcționare și mai ușor de întreținut decât supapa pneumatică.

Amortizor de vibrații fără fibre

Amortizor de pulsaţii fără fibre

Eficient, cu efect de bandă largă și cu pierderi de presiune minime, amortizorul de vibrații nou dezvoltat amortizează pulsațiile nedorite. Structura sa fără fibre împiedică contaminarea aerului comprimat.

Aerisirea fiabilă a rezervorului de ulei

Aerisirea fiabilă a rezervorului de ulei

Microfiltrul de la orificiul de aerisire al rezervorului pentru uleiul de angrenaj împiedică aspirarea aerului cu conținut de ulei – un detaliu important, care contribuie la păstrarea pe termen lung a calității aerului comprimat.

Separator de condens foarte eficient

Separator de condens foarte eficient

Separatorul de condens nou dezvoltat separă în mod sigur condensul acumulat după răcitoarele de aer datorită construcției sale cu flux optimizat. În același timp, pierderea de presiune este minimă.

Dotări opționale

Picioare de mașină cu șurub

  • picioare de echipament prinse cu șuruburi pe suprafața de amplasare

Recuperare de căldură

  • sistem de recuperare a căldurii integrat format din schimbător de căldură cu tuburi, schimbător de căldură (apă/apă), pompă, vas de expansiune și supape de control al debitului de apă

Conexiune de aer fierbinte

  • permite utilizarea directă a aerului comprimat fierbinte, de exemplu, la uscătorul cu adsorbție și regenerare la cald sau ca aer de proces fierbinte
  • La unele modele, temperatura dorită a aerului fierbinte poate fi reglată în trepte.
Economisiți masiv prin recuperarea căldurii

Utilizarea confortabilă a căldurii reziduale degajate de la compresor

Datorită modulului integrat de recuperare a căldurii, căldura reziduală degajată de la compresor poate fi utilizată atât pentru încălzirea încăperilor sau încălzirea de proces, cât și pentru încălzirea apei industriale sau a apei procesuale până la 90 °C. Astfel, se obține o perioadă de amortizare mai mică de un an.

Apă caldă până la +90 °C

Apă caldă până la +90 °C din recuperarea de căldură

Energia termică recuperată poate fi folosită în mai multe feluri. Sistemul de recuperare a căldurii furnizează, la nevoie, apă caldă până la 90 °C.

Totul se învârte în jurul utilizării căldurii reziduale

Recuperare maximă de căldură la compresoarele cu şurub.

Un compresor transformă energia electrică de antrenare cu care este alimentat în procent de 100% în energie termică. Din acest procent, până la 96% sunt disponibile pentru recuperarea căldurii.

Disponibilitate maximă chiar și cu recuperare de căldură

Disponibilitate maxim posibilă prin circuitul de apă intern opţional.

În cazul în care se efectuează lucrări de întreținere la sistemul extern de recirculare al apei din sistemul de recuperare a căldurii, este disponibil opțional un circuit de apă intern (cu pompă, vas de expansiune, supapă de siguranță etc.) care asigură o funcționare sigură a compresorului.

Recuperarea căldurii în condiții sigure și conform necesităților

Compresoarele cu modul integrat de recuperare a căldurii sunt echipate, pentru propria protecție, cu un sistem secundar de recirculare a apei (sistem de apă secundar). Această separare dintre sistemul de apă primar și cel secundar oferă garanția alimentării fiabile și sigure cu aer comprimat, recuperarea optimă a căldurii și oferă posibilitatea integrării în circuitul de recuperare a căldurii, în funcție de necesarul de căldură, a sistemului de răcire a uleiului și a mantalei.

Date tehnice CSG-2 W

Versiune de bază

ModelCSG 55-2 W CSG 70-2 W CSG 90-2 W
Presiune de lucru bar 6 8 4 6 8 4 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 5,63 5,57 9,05 7,92 6,82 10,67 9,78 8,97 7,83
Presiune max. bar 8 4 6 8 4 6 8 10
Putere nominală motor kW 37 45 55
Dimensiuni
L x l x H mm
2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965
Racord aer comprimatDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Nivel de zgomot dB(A) 64 64 65
Masă netă kg 2.270 2.310 2.375

ModelCSG 120-2 W CSG 130-2 W
Presiune de lucru bar 4 6 8 10 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 13,01 13,07 12,15 10,58 13,07 13,03 13
Presiune max. bar 6 8 10 8 10
Putere nominală motor kW 75 90
Dimensiuni
L x l x H mm
2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965
Racord aer comprimatDN65 PN16 DIN DN65 PN16 DIN
Nivel de zgomot dB(A) 66 68
Masă netă kg 2.515 2.640

Versiune T

ModelCSG 55-2 T W CSG 70-2 T W CSG 90-2 T W
Presiune de lucru bar 6 8 4 6 8 4 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 5,63 5,57 9,05 7,92 6,82 10,67 9,78 8,97 7,83
Presiune max. bar 8 4 6 8 4 6 8 10
Putere nominală motor kW 37 45 55
Punct de rouă sub presiune °C 3 3 3
Uscător cu refrigerareABT 130 ABT 130 ABT 130
Dimensiuni
L x l x H mm
2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965
Racord aer comprimatDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Nivel de zgomot dB(A) 64 64 65
Masă netă kg 2.520 2.560 2.625

ModelCSG 120-2 T W CSG 130-2 T W
Presiune de lucru bar 8 10 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 12,15 10,58 13,03 13
Presiune max. bar 8 10 8 10
Putere nominală motor kW 75 90
Punct de rouă sub presiune °C 3 3
Uscător cu refrigerareABT 130 ABT 130
Dimensiuni
L x l x H mm
2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965
Racord aer comprimatDN65 PN16 DIN DN65 PN16 DIN
Nivel de zgomot dB(A) 66 68
Masă netă kg 2.765 2.890

Versiune SFC

ModelCSG 70-2 SFC W CSG 90-2 SFC W CSG 120-2 SFC W
Presiune de lucru bar 4 6 8 10 4 6 8 10 4 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 3,03 - 9,08 3,03 - 8,03 3,03 - 6,98 3,71 - 6 3,49 - 10,98 3,62 - 9,9 3,84 - 8,7 3,96 - 7,67 4,2 - 13,75 4,18 - 12,74 4,21 - 11,69 4,23 - 10,63
Presiune max. bar 10 6 10 10
Putere nominală motor kW 55 55 75
Dimensiuni
L x l x H mm
2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965
Racord aer comprimatDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Nivel de zgomot dB(A) 64 65 66
Masă netă kg 2.360 2.360 2.400

ModelCSG 130-2 SFC W
Presiune de lucru bar 4 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 4,4 - 13,65 4,33 - 13,61 4,26 - 13,57 4,2 - 13,08
Presiune max. bar 10
Putere nominală motor kW 90
Dimensiuni
L x l x H mm
2.490 x 1.660 x 1.965
Racord aer comprimatDN65 PN16 DIN
Nivel de zgomot dB(A) 68
Masă netă kg 2.480

Versiune T-SFC

ModelCSG 70-2 T SFC W CSG 90-2 T SFC W CSG 120-2 T SFC W
Presiune de lucru bar 4 6 8 10 4 6 8 10 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 3,03 - 9,08 3,03 - 8,03 3,03 - 6,98 3,71 - 6 3,49 - 10,98 3,62 - 9,9 3,84 - 8,7 3,96 - 7,67 4,21 - 11,69 4,23 - 10,63
Presiune max. bar 10 6 10 10
Putere nominală motor kW 55 55 75
Punct de rouă sub presiune °C 3 3 3
Uscător cu refrigerareABT 130 ABT 130 ABT 130
Dimensiuni
L x l x H mm
2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965
Racord aer comprimatDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Nivel de zgomot dB(A) 64 65 66
Masă netă kg 2.610 2.610 2.650

ModelCSG 130-2 T SFC W
Presiune de lucru bar 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 4,26 - 13,57 4,2 - 13,08
Presiune max. bar 10
Putere nominală motor kW 90
Punct de rouă sub presiune °C 3
Uscător cu refrigerareABT 130
Dimensiuni
L x l x H mm
2.840 x 1.660 x 1.965
Racord aer comprimatDN65 PN16 DIN
Nivel de zgomot dB(A) 68
Masă netă kg 2.730

Versiune cu RD

ModelCSG 55-2 i.HOC W CSG 70-2 i.HOC W CSG 90-2 i.HOC W
Presiune de lucru bar 6 8 6 8 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 5,63 5,57 7,92 6,82 9,78 8,97 7,83
Presiune max. bar 8 6 8 6 8 10
Putere nominală motor kW 37 45 55
Punct de rouă sub presiune °C -27 -33 -25 -32 -23 -31 -35
Dimensiuni
L x l x H mm
3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965
Racord aer comprimatDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Nivel de zgomot dB(A) 64 64 65
Masă netă kg 2.985 3.025 3.090

ModelCSG 120-2 i.HOC W CSG 130-2 i.HOC W
Presiune de lucru bar 6 8 10 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 13,07 12,15 10,58 13,07 13,03 13
Presiune max. bar 6 8 10 8 10
Putere nominală motor kW 75 90
Punct de rouă sub presiune °C -20 -29 -34 -19 -28 -33
Dimensiuni
L x l x H mm
3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965
Racord aer comprimatDN65 PN16 DIN DN65 PN16 DIN
Nivel de zgomot dB(A) 66 68
Masă netă kg 3.230 3.355

Versiune cu RD-SFC

ModelCSG 70-2 i.HOC SFC W CSG 90-2 i.HOC SFC W CSG 120-2 i.HOC SFC W
Presiune de lucru bar 6 8 10 6 8 10 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 3,03 - 8,03 3,03 - 6,98 3,71 - 6 3,62 - 9,9 3,84 - 8,7 3,96 - 7,67 4,18 - 12,74 4,21 - 11,69 4,23 - 10,63
Presiune max. bar 10 6 10 10
Putere nominală motor kW 55 55 75
Punct de rouă sub presiune °C -28 -32 -36 -23 -31 -35 -21 -29 -34
Dimensiuni
L x l x H mm
3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965
Racord aer comprimatDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Nivel de zgomot dB(A) 64 65 66
Masă netă kg 3.080 3.080 3.120

ModelCSG 130-2 i.HOC SFC W
Presiune de lucru bar 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 4,33 - 13,61 4,26 - 13,57 4,2 - 13,08
Presiune max. bar 10
Putere nominală motor kW 90
Punct de rouă sub presiune °C -24 -29 -33
Dimensiuni
L x l x H mm
3.140 x 1.660 x 1.965
Racord aer comprimatDN65 PN16 DIN
Nivel de zgomot dB(A) 68
Masă netă kg 3.200

Uscător cu refrigerare atașat

ModelABT 130
Putere consumată kW 1,38
Punct de rouă sub presiune °C 3
Agent frigorificR-513A
Potențial de încălzire globală631
Cantitatea de agent frigorific kg 1,5
Masă netă agent frigorific ca echivalent de CO2 t 0,9
Circuit de răcire închis ermetic-

Date tehnice DSG-2 W

Versiune de bază

ModelDSG 140-2 W DSG 180-2 W DSG 220-2 W
Presiune de lucru bar 8 10 4 6 8 10 4 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Presiune max. bar 8 10 4 6 8 10 4 6 8 10
Putere nominală motor kW 90 110 132
Dimensiuni
L x l x H mm
3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Racord aer comprimatDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Nivel de zgomot dB(A) 69 70 71
Masă netă kg 3.100 3.250 3.350

ModelDSG 260-2 W DSG 290-2 W
Presiune de lucru bar 4 6 8 10 4 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 28,61 26,1 26 22,9 28,6 28,55 28,5 26
Presiune max. bar 4 8 10 8 10
Putere nominală motor kW 160 200
Dimensiuni
L x l x H mm
3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Racord aer comprimatDN80 PN16 DIN DN80 PN16 DIN
Nivel de zgomot dB(A) 74 75
Masă netă kg 3.500 3.700

Versiune SFC

ModelDSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
Presiune de lucru bar 4 6 8 10 4 6 8 10 4 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Presiune max. bar 6 10 8,5 10 7 10
Putere nominală motor kW 110 132 160
Dimensiuni
L x l x H mm
3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Racord aer comprimatDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Nivel de zgomot dB(A) 71 72 75
Masă netă kg 3.850 3.950 4.100

ModelDSG 290-2 SFC W
Presiune de lucru bar 4 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Presiune max. bar 8,5 10
Putere nominală motor kW 200
Dimensiuni
L x l x H mm
3.435 x 1.750 x 2.060
Racord aer comprimatDN80 PN16 DIN
Nivel de zgomot dB(A) 76
Masă netă kg 4.300

Versiune cu RD

ModelDSG 140-2 i.HOC W DSG 180-2 i.HOC W DSG 220-2 i.HOC W
Presiune de lucru bar 8 10 6 8 10 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Presiune max. bar 8 10 6 8 10 6 8 10
Putere nominală motor kW 90 110 132
Punct de rouă sub presiune °C -32 -36 -24 -33 -36 -24 -33 -36
Dimensiuni
L x l x H mm
4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Racord aer comprimatDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Nivel de zgomot dB(A) 69 70 71
Masă netă kg 4.200 4.350 4.450

ModelDSG 260-2 i.HOC W DSG 290-2 i.HOC W
Presiune de lucru bar 6 8 10 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 26,1 26 22,9 28,55 28,5 26
Presiune max. bar 8 10 8 10
Putere nominală motor kW 160 200
Punct de rouă sub presiune °C -25 -33 -36 -24 -33 -36
Dimensiuni
L x l x H mm
4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Racord aer comprimatDN80 PN16 DIN DN80 PN16 DIN
Nivel de zgomot dB(A) 74 75
Masă netă kg 4.600 4.800

Versiune cu RD-SFC

ModelDSG 180-2 i.HOC SFC W DSG 220-2 i.HOC SFC W DSG 260-2 i.HOC SFC W
Presiune de lucru bar 6 8 10 6 8 10 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Presiune max. bar 6 10 8,5 10 7 10
Putere nominală motor kW 110 132 160
Punct de rouă sub presiune °C -24 -32 -36 -25 -33 -36 -25 -33 -36
Dimensiuni
L x l x H mm
4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Racord aer comprimatDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Nivel de zgomot dB(A) 71 72 75
Masă netă kg 4.950 5.050 5.200

ModelDSG 290-2 i.HOC SFC W
Presiune de lucru bar 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
Presiune max. bar 8,5 10
Putere nominală motor kW 200
Punct de rouă sub presiune °C -25 -33 -36
Dimensiuni
L x l x H mm
4.270 x 1.750 x 2.060
Racord aer comprimatDN80 PN16 DIN
Nivel de zgomot dB(A) 76
Masă netă kg 5.400

Date tehnice FSG-2 W

Versiune de bază

ModelFSG 300-2 W FSG 350-2 W FSG 420-2 W
Presiune de lucru bar 4 6 8 4 6 8 10 4 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 35,12 29,4 29,3 42,15 37,3 34,9 29,2 50,14 45,7 42 37,1
Presiune max. bar 4 8 4 6 8 10 4 6 8 10
Putere nominală motor kW 160 200 250
Dimensiuni
L x l x H mm
3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Racord aer comprimatDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Nivel de zgomot dB(A) 74 75 75
Masă netă kg 5.250 5.450 5.650

ModelFSG 450-2 W FSG 500-2 W FSG 520-2 W
Presiune de lucru bar 6 8 10 8 10 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 50,1 45,6 41,9 50 45,6 50
Presiune max. bar 6 8 10 8 10 10
Putere nominală motor kW 315 315 355
Dimensiuni
L x l x H mm
3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Racord aer comprimatDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Nivel de zgomot dB(A) 75 76 77
Masă netă kg 5.950 5.950 6.550

Versiune SFC

ModelFSG 420-2 SFC W FSG 500-2 SFC W FSG 520-2 SFC W
Presiune de lucru bar 4 6 8 10 4 6 8 10 4 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 12,95 - 48,53 14,79 - 44,56 16,63 - 40,57 18,48 - 36,54 15,48 - 50,77 16,94 - 50,7 18,41 - 47,53 19,88 - 43,57 15,48 - 50,77 16,94 - 50,7 18,41 - 50,64 19,88 - 50,57
Presiune max. bar 10 10 10
Putere nominală motor kW 250 315 355
Dimensiuni
L x l x H mm
3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Racord aer comprimatDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Nivel de zgomot dB(A) 76 77 78
Masă netă kg 6.250 6.700 7.300

Versiune cu RD

ModelFSG 300-2 i.HOC W FSG 350-2 i.HOC W FSG 420-2 i.HOC W
Presiune de lucru bar 6 8 6 8 10 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 29,4 29,3 37,3 34,9 29,2 45,7 42 37,1
Presiune max. bar 8 6 8 10 6 8 10
Putere nominală motor kW 160 200 250
Punct de rouă sub presiune °C -22 -30 -22 -31 -35 -22 -31 -35
Dimensiuni
L x l x H mm
4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Racord aer comprimatDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Nivel de zgomot dB(A) 74 75 75
Masă netă kg 6.400 6.600 6.800

ModelFSG 450-2 i.HOC W FSG 500-2 i.HOC W FSG 520-2 i.HOC W
Presiune de lucru bar 6 8 10 8 10 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 50,1 45,6 41,9 50 45,6 50
Presiune max. bar 6 8 10 8 10 10
Putere nominală motor kW 315 315 355
Punct de rouă sub presiune °C -22 -31 -35 -31 -35 -35
Dimensiuni
L x l x H mm
4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Racord aer comprimatDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Nivel de zgomot dB(A) 75 76 77
Masă netă kg 7.100 7.100 7.700

Versiune cu RD-SFC

ModelFSG 420-2 i.HOC SFC W FSG 500-2 i.HOC SFC W FSG 520-2 i.HOC SFC W
Presiune de lucru bar 6 8 10 6 8 10 6 8 10
Debit volumetric întreaga instalație la presiune de lucru m³/min 14,79 - 44,56 16,63 - 40,57 18,48 - 36,54 16,94 - 50,7 18,41 - 47,53 19,88 - 43,57 16,94 - 50,7 18,41 - 50,64 19,88 - 50,57
Presiune max. bar 10 10 10
Putere nominală motor kW 250 315 355
Punct de rouă sub presiune °C -25 -31 -35 -23 -30 -35 -23 -30 -35
Dimensiuni
L x l x H mm
4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Racord aer comprimatDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Nivel de zgomot dB(A) 76 77 78
Masă netă kg 7.400 7.850 8.450

Aer comprimat – Made in Germany. Fabrica de produse lactate Ammerland se extinde datorită soluţiei de recuperare a căldurii oferite de KAESER.
Fabrica de lactate Ammerland:

Aer comprimat pentru „Calea laptelui“.

Compresoarele cu compresie uscată și răcitoarele cu refrigerare de la KAESER asigură aerul comprimat pentru comanda benzilor transportoare din marile fabrici de lactate. Și măsurile de recuperare a căldurii economisesc bani peșin.

Proiect de referință Fabrica de lactate Ammerland
