Compresoare Booster de înaltă presiune din seria CN C și DN C

Compresoare Booster de înaltă presiune pentru alimentare eficientă cu aer comprimat

Aceste sisteme complete au totul: în noul design, la doar jumătate de suprafață ocupată față de varianta anterioară, seriile de compresoare Booster CN C și DN C se prezintă ordonat atât la exterior cât și în interior. Noua dispunere a componentelor garantează nu numai un traseu optim al aerului de răcire, ci și un acces mai bun pentru întreținere.

De asemenea, controlerul actualizat SIGMA CONTROL 2 oferă opțiuni multiple de monitorizare și control cu ​​diverse interfețe, de asemenea și către controlerele de nivel superior – cu reglare dinamică.

În versiunea SFC pentru seria DN C, debitul volumetric al compresorului este adaptat în funcție de necesități la consum, prin reglarea turației. Astfel, se consumă numai energia care este într-adevăr necesară pentru alimentarea cu aer comprimat; mai eficient energetic de atât nu se poate.

Parametrii de performanță CN C:

  • 7,5 – 22 kW
  • Presiune de intrare: 3 – 10 bar
  • Presiune finală: 10 – 45 bar
  • Debit volumetric: 0,8 – 8,0 m³/min

Parametrii de performanță DN C:

  • 22 – 45 kW
  • Presiune de intrare: 3 – 10 bar
  • Presiune finală: 10 – 45 bar
  • Debit volumetric: 2,26 – 19,60 m³/min

Caracteristici opționale:

Compresorul Booster de înaltă presiune din seria DN C este disponibil în versiunea de răcire cu aer sau cu apă. Compresoarele Booster de înaltă presiune din seria CN C sunt răcite cu aer în versiunea standard. Dotări opționale sunt și posibilitatea azotului ca mediu de lucru, respectiv varianta închisă, fără contact cu aerul extern (versiunea N2).

Aplicații:

Producerea sticlelor PET, producerea aerului de proces, generarea azotului, înaltă presiune pentru bancurile de probă (de exemplu frâne, răcitoare, etc.), bancuri de probă pentru verificări de presiune, verificări de presiune de explozie și teste de impuls.

Avantajele dumneavoastră

  • Economie de spațiu:
    Unicul echipament compact din lume este mic, dar puternic: niciun compromis cu privire la putere, siguranță și eficiență energetică!
  • Cheltuieli reduse de instalare:
    DN C și CN C se livrează pregătite pentru conectare electrică. Sistemele pot fi configurate pentru multe situații de utilizare, precum și cu monitorizare proprie.
  • Economisiți costuri de service:
    datorită noului design cu acces prin față! Noua dispunere a componentelor face posibil acest lucru. Astfel, se reduc cheltuielile cu întreținerea, de exemplu la schimbarea curelei.
Reducerea costurilor cu energia
Costuri pe ciclu de viaţă

Motoarele electrice cu eficiență Premium și de înaltă calitate oferă un nivel de eficiență deosebit de ridicat și astfel un consum de energie electrică foarte redus. Temperatura de exploatare redusă a acestora este un plus.



Detalii produs

Un design nou pentru o operare mai bună cu flexibilitate și eficiență mărite
Instalaţie completă cu compresor Booster seria DN C (partea din spate)
  • Prelungirea duratei de viață:
    Motorul și blocul compresorului au fost decuplate de restul mașinii. Astfel, tabloul de comandă, răcitorul, ventilatorul și conductele sunt mult mai puțin afectate de vibrații.
  • Acces optim pentru lucrările de întreținere:
    Vedere laterală cu răcitorul de aer montat – și în acest caz se asigură accesibilitate mai bună datorită tabloului de conexiuni ușor de îndepărtat
  • Facilitarea lucrărilor de întreținere pentru:
    schimbarea curelei, întreținerea electroventilelor (versiunea cu azot) sau schimbarea capcanei pentru impurități de la supapa de admisie
Exemplu de instalare

Exemplu de stație de aer comprimat cu un compresor Booster de înaltă presiune

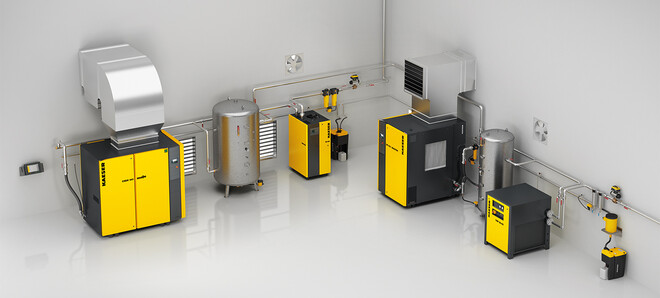

Stație de aer comprimat cu instalație compactă cu compresor Booster din seria DN C de la Kaeser Kompressoren.
Schema de construcție a unui compresor Booster de înaltă presiune

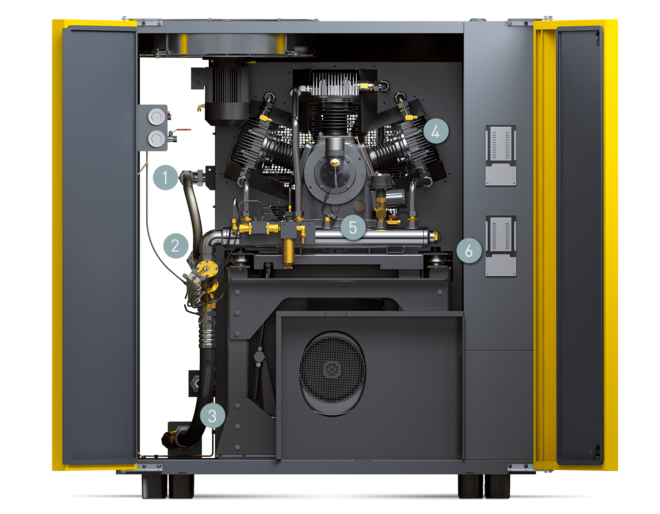

Componente ale instalaţiei complete cu compresor Booster seria DN C (partea frontală)
  1. Furtun flexibil, ieșire aer comprimat
  2. Supapă de reținere între conducta colectoare și răcitorul final
  3. Furtun flexibil, intrare aer comprimat
  1. Capete de cilindru reproiectate
  2. Conductă colectoare mare pentru reducerea pulsației
  3. Element de atenuare zgomot
Date tehnice CN 22C

Versiune de bază

ModelCN 22C 5/25 bar CN 22C 7,5/25 bar CN 22C 7,5/35 bar
Presiune intrare bar 5 7,5 7,5
Presiune finală bar 25 25 35
Debit volumetric întreaga instalație la presiune de lucru m³/min 2,54 4,17 3,68
Volum aspirat m³/min 3,74 5,3 5,3
Debit de lucru m³/min 0,62 0,62 0,62
Turație bloc de compresie 1/min. 1.235 1.235 1.235
Număr pistoane 2 2 2
Putere nominală motor kW 22 22 22
Nivel de zgomot dB(A) 75 75 75
Conexiune intrare aer comprimatG 1 G 1 G 1
Conexiune ieșire aer comprimatG 1 G 1 G 1
Dimensiuni
L x l x H mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Masă netă kg 920 920 920

ModelCN 22C 10/25 bar CN 22C 10/35 bar CN 22C 10/45 bar
Presiune intrare bar 10 10 10
Presiune finală bar 25 35 45
Debit volumetric întreaga instalație la presiune de lucru m³/min 5,79 5,31 4,83
Volum aspirat m³/min 6,86 6,86 6,86
Debit de lucru m³/min 0,62 0,62 0,62
Turație bloc de compresie 1/min. 1.235 1.235 1.235
Număr pistoane 2 2 2
Putere nominală motor kW 22 22 22
Nivel de zgomot dB(A) 75 75 75
Conexiune intrare aer comprimatG 1 G 1 G 1
Conexiune ieșire aer comprimatG 1 G 1 G 1
Dimensiuni
L x l x H mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Masă netă kg 920 920 920

Date tehnice CN 15C

Versiune de bază

ModelCN 15C 5/25 bar CN 15C 7,5/25 bar CN 15C 7,5/35 bar
Presiune intrare bar 5 7,5 7,5
Presiune finală bar 25 25 35
Debit volumetric întreaga instalație la presiune de lucru m³/min 2,54 4,17 3,04
Volum aspirat m³/min 3,74 5,3 4,23
Debit de lucru m³/min 0,62 0,62 0,5
Turație bloc de compresie 1/min. 1.235 1.235 985
Număr pistoane 2 2 2
Putere nominală motor kW 15 15 15
Nivel de zgomot dB(A) 74 74 74
Conexiune intrare aer comprimatG 1 G 1 G 1
Conexiune ieșire aer comprimatG 1 G 1 G 1
Dimensiuni
L x l x H mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Masă netă kg 920 920 920

ModelCN 15C 10/25 bar CN 15C 10/35 bar CN 15C 10/45 bar
Presiune intrare bar 10 10 10
Presiune finală bar 25 35 45
Debit volumetric întreaga instalație la presiune de lucru m³/min 5,79 4,36 3,63
Volum aspirat m³/min 6,86 5,47 4,94
Debit de lucru m³/min 0,62 0,5 0,45
Turație bloc de compresie 1/min. 1.235 985 890
Număr pistoane 2 2 2
Putere nominală motor kW 15 15 15
Nivel de zgomot dB(A) 74 74 74
Conexiune intrare aer comprimatG 1 G 1 G 1
Conexiune ieșire aer comprimatG 1 G 1 G 1
Dimensiuni
L x l x H mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Masă netă kg 920 920 920

Date tehnice CN 11C

Versiune de bază

ModelCN 11C 5/25 bar CN 11C 7,5/25 bar CN 11C 7,5/35 bar
Presiune intrare bar 5 7,5 7,5
Presiune finală bar 25 25 35
Debit volumetric întreaga instalație la presiune de lucru m³/min 2,09 3,41 2,47
Volum aspirat m³/min 2,99 4,23 3,41
Debit de lucru m³/min 0,5 0,5 0,4
Turație bloc de compresie 1/min. 985 985 795
Număr pistoane 2 2 2
Putere nominală motor kW 11 11 11
Nivel de zgomot dB(A) 73 73 73
Conexiune intrare aer comprimatG 1 G 1 G 1
Conexiune ieșire aer comprimatG 1 G 1 G 1
Dimensiuni
L x l x H mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Masă netă kg 920 920 920

ModelCN 11C 10/25 bar CN 11C 10/35 bar
Presiune intrare bar 10 10
Presiune finală bar 25 35
Debit volumetric întreaga instalație la presiune de lucru m³/min 4,73 3,29
Volum aspirat m³/min 5,47 4,16
Debit de lucru m³/min 0,5 0,38
Turație bloc de compresie 1/min. 985 750
Număr pistoane 2 2
Putere nominală motor kW 11 11
Nivel de zgomot dB(A) 73 73
Conexiune intrare aer comprimatG 1 G 1
Conexiune ieșire aer comprimatG 1 G 1
Dimensiuni
L x l x H mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Masă netă kg 920 920

Date tehnice CN 7C

Versiune de bază

ModelCN 7C 5/25 bar CN 7C 7,5/25 bar CN 7C 7,5/35 bar
Presiune intrare bar 5 7,5 7,5
Presiune finală bar 25 25 35
Debit volumetric întreaga instalație la presiune de lucru m³/min 1,26 2 1,62
Volum aspirat m³/min 1,72 2,44 2,18
Debit de lucru m³/min 0,29 0,29 0,26
Turație bloc de compresie 1/min. 1.250 1.250 1.120
Număr pistoane 2 2 2
Putere nominală motor kW 7,5 7,5 7,5
Nivel de zgomot dB(A) 71 71 71
Conexiune intrare aer comprimatG 1 G 1 G 1
Conexiune ieșire aer comprimatG 1 G 1 G 1
Dimensiuni
L x l x H mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Masă netă kg 790 790 790

ModelCN 7C 10/25 bar CN 7C 10/35 bar CN 7C 10/45 bar
Presiune intrare bar 10 10 10
Presiune finală bar 25 35 45
Debit volumetric întreaga instalație la presiune de lucru m³/min 2,74 2,05 1,75
Volum aspirat m³/min 3,15 2,52 2,27
Debit de lucru m³/min 0,29 0,23 0,21
Turație bloc de compresie 1/min. 1.250 1.000 900
Număr pistoane 2 2 2
Putere nominală motor kW 7,5 7,5 7,5
Nivel de zgomot dB(A) 71 71 71
Conexiune intrare aer comprimatG 1 G 1 G 1
Conexiune ieșire aer comprimatG 1 G 1 G 1
Dimensiuni
L x l x H mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Masă netă kg 790 790 790

Date tehnice DN 30C

Versiune de bază

ModelDN 30C 5/25 bar DN 30C 7,5/25 bar DN 30C 7,5/35 bar
Presiune intrare bar 5 7,5 7,5
Presiune finală bar 25 25 35
Debit volumetric întreaga instalație la presiune de lucru m³/min 6,11 8,92 7,02
Volum aspirat m³/min 7,85 10,68 9,07
Debit de lucru m³/min 1,31 1,26 1,06
Turație bloc de compresie 1/min. 1.139 1.095 929
Număr pistoane 3 3 3
Putere nominală motor kW 30 30 30
Nivel de zgomot dB(A) 78 78 78
Conexiune intrare aer comprimatG 2 G 2 G 2
Conexiune ieșire aer comprimatG 1½ G 1½ G 1½
Dimensiuni
L x l x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masă netă kg 1.470 1.470 1.470

ModelDN 30C 10/25 bar DN 30C 10/45 bar DN 30C 13/20 bar
Presiune intrare bar 10 10 13
Presiune finală bar 25 45 20
Debit volumetric întreaga instalație la presiune de lucru m³/min 11,35 6,98 16,74
Volum aspirat m³/min 13,05 9,06 18,29
Debit de lucru m³/min 1,19 0,82 1,31
Turație bloc de compresie 1/min. 1.034 1.034 1.139
Număr pistoane 3 3 3
Putere nominală motor kW 30 30 30
Nivel de zgomot dB(A) 78 78 78
Conexiune intrare aer comprimatG 2 G 2 G 2
Conexiune ieșire aer comprimatG 1½ G 1½ G 1½
Dimensiuni
L x l x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masă netă kg 1.470 1.470 1.470

ModelDN 30C 13/45 bar
Presiune intrare bar 13
Presiune finală bar 45
Debit volumetric întreaga instalație la presiune de lucru m³/min 9,53
Volum aspirat m³/min 11,53
Debit de lucru m³/min 0,82
Turație bloc de compresie 1/min. 1.034
Număr pistoane 3
Putere nominală motor kW 30
Nivel de zgomot dB(A) 78
Conexiune intrare aer comprimatG 2
Conexiune ieșire aer comprimatG 1½
Dimensiuni
L x l x H mm
1.280 x 1.830 x 1.960
Masă netă kg 1.470

Date tehnice DN 22C

Versiune de bază

ModelDN 22C 5/25 bar DN 22C 7,5/25 bar DN 22C 7,5/30 bar
Presiune intrare bar 5 7,5 7,5
Presiune finală bar 25 25 30
Debit volumetric întreaga instalație la presiune de lucru m³/min 4,75 6,91 6,16
Volum aspirat m³/min 6,29 8,31 7,72
Debit de lucru m³/min 1,05 0,98 0,91
Turație bloc de compresie 1/min. 1.315 1.227 1.139
Număr pistoane 3 3 3
Putere nominală motor kW 22 22 22
Nivel de zgomot dB(A) 78 78 78
Conexiune intrare aer comprimatG 2 G 2 G 2
Conexiune ieșire aer comprimatG 1½ G 1½ G 1½
Dimensiuni
L x l x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masă netă kg 1.370 1.370 1.370

ModelDN 22C 7,5/35 bar DN 22C 10/25 bar DN 22C 10/40 bar
Presiune intrare bar 7,5 10 10
Presiune finală bar 35 25 40
Debit volumetric întreaga instalație la presiune de lucru m³/min 5,32 9,09 5,99
Volum aspirat m³/min 7,01 10,37 7,68
Debit de lucru m³/min 0,82 0,94 0,7
Turație bloc de compresie 1/min. 1.034 1.183 876
Număr pistoane 3 3 3
Putere nominală motor kW 22 22 22
Nivel de zgomot dB(A) 78 78 78
Conexiune intrare aer comprimatG 2 G 2 G 2
Conexiune ieșire aer comprimatG 1½ G 1½ G 1½
Dimensiuni
L x l x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masă netă kg 1.370 1.370 1.370

ModelDN 22C 13/20 bar DN 22C 13/30 bar
Presiune intrare bar 13 13
Presiune finală bar 20 30
Debit volumetric întreaga instalație la presiune de lucru m³/min 13,19 10,27
Volum aspirat m³/min 14,18 11,53
Debit de lucru m³/min 1,01 0,82
Turație bloc de compresie 1/min. 1.271 1.034
Număr pistoane 3 3
Putere nominală motor kW 22 22
Nivel de zgomot dB(A) 78 78
Conexiune intrare aer comprimatG 2 G 2
Conexiune ieșire aer comprimatG 1½ G 1½
Dimensiuni
L x l x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masă netă kg 1.370 1.370

Date tehnice DN 37C

Versiune de bază

ModelDN 37C 5/20 bar DN 37C 7,5/30 bar DN 37C 10/25 bar
Presiune intrare bar 5 7,5 10
Presiune finală bar 20 30 25
Debit volumetric întreaga instalație la presiune de lucru m³/min 7,36 9,39 12,98
Volum aspirat m³/min 9,06 11,54 14,93
Debit de lucru m³/min 1,51 1,36 1,36
Turație bloc de compresie 1/min. 1.315 1.183 1.183
Număr pistoane 3 3 3
Putere nominală motor kW 37 37 37
Nivel de zgomot dB(A) 78 78 78
Conexiune intrare aer comprimatG 2 G 2 G 2
Conexiune ieșire aer comprimatG 1½ G 1½ G 1½
Dimensiuni
L x l x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masă netă kg 1.500 1.500 1.500

ModelDN 37C 10/40 bar DN 37C 13/20 bar DN 37C 13/35 bar
Presiune intrare bar 10 13 13
Presiune finală bar 40 20 35
Debit volumetric întreaga instalație la presiune de lucru m³/min 9,96 18,59 13,57
Volum aspirat m³/min 12,38 20,41 15,76
Debit de lucru m³/min 1,12 1,46 1,12
Turație bloc de compresie 1/min. 981 1.271 981
Număr pistoane 3 3 3
Putere nominală motor kW 37 37 37
Nivel de zgomot dB(A) 78 78 78
Conexiune intrare aer comprimatG 2 G 2 G 2
Conexiune ieșire aer comprimatG 1½ G 1½ G 1½
Dimensiuni
L x l x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masă netă kg 1.500 1.500 1.500

Date tehnice DN 45C

Versiune de bază

ModelDN 45C 7,5/25 bar DN 45C 7,5/30 bar DN 45C 10/25 bar
Presiune intrare bar 7,5 7,5 10
Presiune finală bar 25 30 25
Debit volumetric întreaga instalație la presiune de lucru m³/min 10,74 9,75 14,41
Volum aspirat m³/min 12,83 11,97 16,6
Debit de lucru m³/min 1,51 1,41 1,51
Turație bloc de compresie 1/min. 1.315 1.227 1.315
Număr pistoane 3 3 3
Putere nominală motor kW 45 45 45
Nivel de zgomot dB(A) 78 78 78
Conexiune intrare aer comprimatG 2 G 2 G 2
Conexiune ieșire aer comprimatG 1½ G 1½ G 1½
Dimensiuni
L x l x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masă netă kg 1.410 1.510 1.510

ModelDN 45C 10/35 bar DN 45C 13/20 bar DN 45C 13/45 bar
Presiune intrare bar 10 13 13
Presiune finală bar 35 20 45
Debit volumetric întreaga instalație la presiune de lucru m³/min 12,9 19,21 13,77
Volum aspirat m³/min 15,49 21,12 16,61
Debit de lucru m³/min 1,41 1,51 1,19
Turație bloc de compresie 1/min. 1.227 1.315 1.034
Număr pistoane 3 3 3
Putere nominală motor kW 45 45 45
Nivel de zgomot dB(A) 78 78 78
Conexiune intrare aer comprimatG 2 G 2 G 2
Conexiune ieșire aer comprimatG 1½ G 1½ G 1½
Dimensiuni
L x l x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masă netă kg 1.510 1.510 1.510

Date tehnice DN 45C SFC

Versiune de bază

ModelDN 45C SFC 7,5/25 bar DN 45C SFC 7,5/30 bar DN 45C SFC 10/25 bar
Presiune intrare bar 7,5 7,5 10
Presiune finală bar 25 30 25
Debit volumetric întreaga instalație la presiune de lucru m³/min 10,74 9,75 14,41
Volum aspirat m³/min 12,83 11,97 16,6
Debit de lucru m³/min 1,51 1,41 1,51
Turație bloc de compresie 1/min. 1.315 1.227 1.315
Număr pistoane 3 3 3
Putere nominală motor kW 45 45 45
Nivel de zgomot dB(A) 78 78 78
Conexiune intrare aer comprimatG 2 G 2 G 2
Conexiune ieșire aer comprimatG 1½ G 1½ G 1½
Dimensiuni
L x l x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masă netă kg 1.510 1.510 1.510

ModelDN 45C SFC 10/35 bar
Presiune intrare bar 10
Presiune finală bar 35
Debit volumetric întreaga instalație la presiune de lucru m³/min 12,9
Volum aspirat m³/min 15,49
Debit de lucru m³/min 1,41
Turație bloc de compresie 1/min. 1.227
Număr pistoane 3
Putere nominală motor kW 45
Nivel de zgomot dB(A) 78
Conexiune intrare aer comprimatG 2
Conexiune ieșire aer comprimatG 1½
Dimensiuni
L x l x H mm
1.280 x 1.830 x 1.960
Masă netă kg 1.510

Date tehnice DN 37C S SFC

Versiune de bază

ModelDN 37C S SFC 7,5/25 bar DN 37C S SFC 7,5/30 bar DN 37C S SFC 10/25 bar
Presiune intrare bar 7,5 7,5 10
Presiune finală bar 25 30 25
Debit volumetric întreaga instalație la presiune de lucru m³/min 6,66 6,42 9,09
Volum aspirat m³/min 8,02 8,02 10,37
Debit de lucru m³/min 0,94 0,94 0,94
Turație bloc de compresie 1/min. 1.183 1.183 1.183
Număr pistoane 3 3 3
Putere nominală motor kW 37 37 37
Nivel de zgomot dB(A) 78 78 78
Conexiune intrare aer comprimatG 2 G 2 G 2
Conexiune ieșire aer comprimatG 1½ G 1½ G 1½
Dimensiuni
L x l x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masă netă kg 1.500 1.500 1.500

ModelDN 37C S SFC 10/40 bar
Presiune intrare bar 10
Presiune finală bar 40
Debit volumetric întreaga instalație la presiune de lucru m³/min 8,02
Volum aspirat m³/min 9,98
Debit de lucru m³/min 0,91
Turație bloc de compresie 1/min. 1.139
Număr pistoane 3
Putere nominală motor kW 37
Nivel de zgomot dB(A) 78
Conexiune intrare aer comprimatG 2
Conexiune ieșire aer comprimatG 1½
Dimensiuni
L x l x H mm
1.280 x 1.830 x 1.960
Masă netă kg 1.500

Date tehnice DN 37C L SFC

Versiune de bază

ModelDN 37C L SFC 5/20 bar DN 37C L SFC 7,5/30 bar DN 37C L SFC 10/25 bar
Presiune intrare bar 5 7,5 10
Presiune finală bar 20 30 25
Debit volumetric întreaga instalație la presiune de lucru m³/min 7,36 9,39 12,98
Volum aspirat m³/min 9,06 11,54 14,93
Debit de lucru m³/min 1,51 1,36 1,36
Turație bloc de compresie 1/min. 1.315 1.183 1.183
Număr pistoane 3 3 3
Putere nominală motor kW 37 37 37
Nivel de zgomot dB(A) 78 78 78
Conexiune intrare aer comprimatG 2 G 2 G 2
Conexiune ieșire aer comprimatG 1½ G 1½ G 1½
Dimensiuni
L x l x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masă netă kg 1.500 1.500 1.500

ModelDN 37C L SFC 10/30 bar
Presiune intrare bar 10
Presiune finală bar 30
Debit volumetric întreaga instalație la presiune de lucru m³/min 12,21
Volum aspirat m³/min 14,38
Debit de lucru m³/min 1,31
Turație bloc de compresie 1/min. 1.139
Număr pistoane 3
Putere nominală motor kW 37
Nivel de zgomot dB(A) 78
Conexiune intrare aer comprimatG 2
Conexiune ieșire aer comprimatG 1½
Dimensiuni
L x l x H mm
1.280 x 1.830 x 1.960
Masă netă kg 1.500

Date tehnice DN 30C S SFC

Versiune de bază

ModelDN 30C S SFC 5/25 bar DN 30C S SFC 7,5/25 bar DN 30C S SFC 7,5/35 bar
Presiune intrare bar 5 7,5 7,5
Presiune finală bar 25 25 35
Debit volumetric întreaga instalație la presiune de lucru m³/min 4,07 6,4 5,93
Volum aspirat m³/min 5,45 7,72 7,72
Debit de lucru m³/min 0,91 0,91 0,91
Turație bloc de compresie 1/min. 1.139 1.139 1.139
Număr pistoane 3 3 3
Putere nominală motor kW 30 30 30
Nivel de zgomot dB(A) 78 78 78
Conexiune intrare aer comprimatG 2 G 2 G 2
Conexiune ieșire aer comprimatG 1½ G 1½ G 1½
Dimensiuni
L x l x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masă netă kg 1.470 1.470 1.470

ModelDN 30C S SFC 10/25 bar DN 30C S SFC 10/35 bar DN 30C S SFC 10/40 bar
Presiune intrare bar 10 10 10
Presiune finală bar 25 35 40
Debit volumetric întreaga instalație la presiune de lucru m³/min 8,75 8,26 8,02
Volum aspirat m³/min 9,98 9,98 9,98
Debit de lucru m³/min 0,91 0,91 0,91
Turație bloc de compresie 1/min. 1.139 1.139 1.139
Număr pistoane 3 3 3
Putere nominală motor kW 30 30 30
Nivel de zgomot dB(A) 78 78 78
Conexiune intrare aer comprimatG 2 G 2 G 2
Conexiune ieșire aer comprimatG 1½ G 1½ G 1½
Dimensiuni
L x l x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masă netă kg 1.470 1.470 1.470

Date tehnice DN 30C L SFC

Versiune de bază

ModelDN 30C L SFC 5/25 bar
Presiune intrare bar 5
Presiune finală bar 25
Debit volumetric întreaga instalație la presiune de lucru m³/min 6,11
Volum aspirat m³/min 7,85
Debit de lucru m³/min 1,31
Turație bloc de compresie 1/min. 1.139
Număr pistoane 3
Putere nominală motor kW 30
Nivel de zgomot dB(A) 78
Conexiune intrare aer comprimatG 2
Conexiune ieșire aer comprimatG 1½
Dimensiuni
L x l x H mm
1.280 x 1.830 x 1.960
Masă netă kg 1.470

Date tehnice DN 22C SFC

Versiune de bază

ModelDN 22C SFC 5/25 bar DN 22C SFC 7,5/25 bar DN 22C SFC 7,5/30 bar
Presiune intrare bar 5 7,5 7,5
Presiune finală bar 25 25 30
Debit volumetric întreaga instalație la presiune de lucru m³/min 4,75 6,91 6,16
Volum aspirat m³/min 6,29 8,31 7,72
Debit de lucru m³/min 1,05 0,98 0,91
Turație bloc de compresie 1/min. 1.315 1.227 1.139
Număr pistoane 3 3 3
Putere nominală motor kW 22 22 22
Nivel de zgomot dB(A) 78 78 78
Conexiune intrare aer comprimatG 2 G 2 G 2
Conexiune ieșire aer comprimatG 1½ G 1½ G 1½
Dimensiuni
L x l x H mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masă netă kg 1.370 1.370 1.370

ModelDN 22C SFC 10/25 bar
Presiune intrare bar 10
Presiune finală bar 25
Debit volumetric întreaga instalație la presiune de lucru m³/min 9,09
Volum aspirat m³/min 10,37
Debit de lucru m³/min 0,94
Turație bloc de compresie 1/min. 1.183
Număr pistoane 3
Putere nominală motor kW 22
Nivel de zgomot dB(A) 78
Conexiune intrare aer comprimatG 2
Conexiune ieșire aer comprimatG 1½
Dimensiuni
L x l x H mm
1.280 x 1.830 x 1.960
Masă netă kg 1.370
