Sisteme de menținere a presiunii 4.0

Sisteme de menținere a presiunii – un ajutor mic cu efect mare

Sistemele electronice de menținere a presiunii dezvoltate de KAESER din seria DHS 4.0 nu numai că vă protejează componentele de tratament, ci și garantează într-un mod fiabil calitatea aerului comprimat. Chiar și o oprire completă a sursei de alimentare cu aer comprimat nu mai reprezintă o problemă.

În cazul presiunii reduse, viteza de curgere din țeavă crește puternic. Acest lucru poate conduce la suprasolicitarea tuturor componentelor din sistemul de aer comprimat. Folosirea unui sistem de menținere a presiunii KAESER din seria DHS 4.0 asigură presiunea minimă necesară și astfel exploatarea sigură, mai ales la pornirea instalației după o perioadă de repaus

Fiecare sistem de menținere a presiunii este perfect pregătit pentru toate cazurile extreme de solicitare pneumatică, mulțumită unui sistem de reglare pe bază de modulare în lățime a impulsurilor brevetat, și îmbină – lucru tipic pentru KAESER – siguranța în exploatare extremă cu un mod de operare simplu.

  • Conexiuni de la G ½ până la G 3 și de la DN 40 până la DN 400
  • pentru sisteme cu una sau mai multe linii de tratare
  • integrare precisă prin numeroase interfețe și posibilități de configurare

Avantajele dumneavoastră

  • Două regimuri de funcționare:
    Alimentare sigură cu aer comprimat sau calitate sigură a aerului comprimat. Adaptabil perfect la cerințele dvs.
  • Concept de control genial de simplu:
    configurarea ușoară în 25 de limbi, identificarea rapidă a stării de funcționare, acționarea manuală în caz de urgență – toate acestea economisesc timp și sporesc siguranța.
  • Conexiune cu SIGMA AIR MANAGER 4.0:
    Sistemul de menținere a presiunii din seria DHS 4.0 poate fi conectat prin SIGMA NETWORK la controlerul de nivel superior SIGMA AIR MANAGER 4.0.



Detalii produs

Echipament

Două regimuri de funcționare

  • 1 – „Sursă sigură de aer comprimat“: Deschidere și închidere, pe bază de modulare în lățime a impulsurilor, a robinetului sferic/fluture pentru funcționarea eficientă și corespunzătoare a sursei de aer comprimat.
  • 2 – „Calitate sigură a aerului comprimat” pentru rețele de aer comprimat redundante: suplimentar oprește, de exemplu în cazul defecțiunilor la uscător sau filtru, linia afectată (setare din fabrică)

Unitate de comandă electronică

  • Traductor de presiune electronic integrat
  • Dispozitiv de reducere a presiunii 0 – 16 bari
  • LED vizibil de la distanță
  • Indicator mecanic
  • Unitate de calcul
  • Monitorizarea presiunii
  • Afișaj (25 de limbi)
  • Protecție cu parolă
  • Selector de regim de operare
  • Unitate de comandă rotativă la 90°
  • Monitorizare poziție finală
  • Actualizare software cu card microSD
  • Tastatură și selector de regim de operare protejat cu sigilii împotriva accesului neautorizat
  • Tensiune multiplă: 100 – 240 V c.a., 50/60 Hz sau 24 V c.c.

Angrenaj melcat

  • Angrenaj melcat pneumatic cu arc
  • Manevrarea robinetului sferic sau a robinetului fluture cu presiune de comandă internă
  • Unsori fără silicon pentru robinet sferic și robinet fluture (standard), fără silicon opțional

Mod de operare

  • Introducerea de la tastatură a parolei și a parametrilor de funcționare, de ex. presiunea de deschidere, histerezisul, timpul de deschidere/închidere exprimat în procente
  • Opțional printr-un controler de nivel superior
  • Acționare manuală cu cheie la întreruperea curentului

Interfețe

  • Intrări fără potențial pentru „Închidere externă”, de ex. în caz de defecțiune uscător
  • Ieșiri fără potențial pentru „Defecțiune generală”, „Deschis”, „Închis” și „Monitorizare presiune”
  • Semnal de presiune a rețelei de 4-20 mA pentru sistemul de comandă al compresorului sau un sistem de comandă centralizată
  • Conexiune pregătită pentru comandă de la distanță
  • Interfață de comunicare Modbus TCP cu conector M12

Robinet sferic sau robinet fluture

Posibilitatea de montare în pozițiile de capăt facilitează modificarea sau extinderea rețelei de aer comprimat și simplifică alinierea și fixarea în conductă pentru un montaj lipsit de probleme.

REȚEAUA SIGMA NETWORK

DHS 4.0 sunt echipate în mod standard cu o interfață SIGMA NETWORK pentru a face operarea și mai confortabilă.

Avem grijă de stația dvs. de aer comprimat
DHS 4.0 montat într-o stație de aer comprimat.

Pentru a concepe un sistem de aer comprimat sigur pentru procese și, în același timp, pentru a crea premisele pentru o funcționare economică și sigură, trebuie respectate următoarele: Pe lângă presiunea necesară și cerințele referitoare la aerul de proces, în cadrul proiectării ar trebui considerați factori precum conductele, răcirea, ventilația, structura încăperii și aspectele de mediu. O proiectare elaborată a sistemului reprezintă piatra de temelie pentru funcționarea viitoare.

Producerea, tratarea și stocarea aerului comprimat sunt părți componente importante pentru furnizarea aerului comprimat. Dacă componentele de tratare sunt suprasolicitate cu debite volumetrice prea mari sau o linie nu este închisă în cazul unui incident, se ajunge la o contaminare nedorită a aerului de proces. În plus, se generează costuri inutile dacă compresoarele funcționează și în zilele de weekend pentru a compensa pierderile prin scurgeri.
Cu un sistem de menținere a presiunii de la KAESER, astfel de probleme țin de trecut.

Alimentare sigură cu aer comprimat cu umplerea treptată a sistemului de aer

Vă protejează componentele!

Posibilităţi de utilizare a sistemului DHS: alimentare sigură cu aer comprimat cu umplerea sistemului de aer
  1. Compresor
  2. Uscător cu refrigerare cu ECO-DRAIN
  3. Filtru cu ECO-DRAIN
  4. Recipient de aer sub presiune
  1. Sistem electronic de menținere a presiunii DHS 4.0
  2. Tratarea condensului AQUAMAT
  3. Rețea de aer comprimat

Dacă după perioade de inactivitate rețeaua nu are presiune, la repornirea compresoarelor lipsește rezistența presiunii de rețea. Componentele de tratare a aerului comprimat ale unui sistem de aer comprimat sunt concepute totuși pentru debitele volumetrice și vitezele de curgere existente în rețeaua de aer comprimat în regim de funcționare în sarcină normală. Din acest motiv, există pericolul ca aerul comprimat să „treacă peste” filtru și uscător cu viteză prea mare dacă nu există contrapresiune. Astfel, se poate ajunge la distrugerea elementelor de filtrare și la creșterea punctului de rouă sub presiune al uscătoarelor cu refrigerare. Consecința ar fi impuritățile – precum ulei, particule și umiditate – din rețeaua de conducte și aerul de proces.

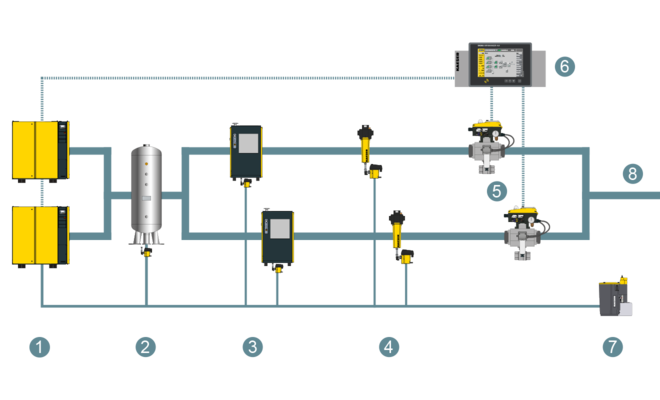

Calitate sigură a aerului comprimat cu umplerea treptată a sistemului de aer

Producție fără incidente!

  1. Compresoare
  2. Recipient de aer sub presiune
  3. Uscător cu refrigerare cu ECO-DRAIN
  4. Filtru cu ECO-DRAIN
  1. Sistem electronic de menținere a presiunii DHS 4.0
  2. SIGMA AIR MANAGER 4.0
  3. Tratarea condensului AQUAMAT
  4. Rețea de aer comprimat

Sistemele electronice de menținere a presiunii au fost testate și dovedite în cursul operării. Mai ales în cazul stațiilor cu mai multe linii de tratare acestea sunt indispensabile. Asigurați aer comprimat la aceeași calitate ridicată. Astfel, sistemul de menținere a presiunii oprește linia afectată spre exemplu în caz de defecțiuni la uscător sau filtru. În acest fel, nu numai că se asigură calitatea, ci și se protejează rețeaua de conducte și consumatorii din procesul de producție.

Date tehnice

Datele tehnice le găsiți în această broșură:
