Suflante cu șurub până la 250 kW

Maximum de economie de energie – eficiență fără compromis

Viitorul a început în domeniul de joasă presiune: ideile Kaeser cum ar fi profilul cu șurub SIGMA cunoscut la nivel global implică creșteri ale eficienței de până la 35 de procente! Echipamentele noastre robuste de anduranță epuizează toate potențialele în materie de economisire, punere în funcțiune, deservire și întreținere.

  • Suflante cu eficiență ridicată și cu întreținere redusă – cu blocuri SIGMA cu doi lobi
  • opțional cu pornire Y/D (STC) sau convertizor de frecvență (SFC)
  • Soluție completă „Plug-and-Play“ cu electronică de putere, controler SIGMA CONTROL 2 și transmisie prin curea cu sistem de reglare; umplere cu ulei din fabrică.

De noua tehnologie cu șurub profită clienții din domeniile tratării apelor uzate comunale și industriale precum și din domeniile flotației și fluidizării, în care suflantele sunt utilizate ca echipamente de anduranță, iar consumul redus de energie joacă un rol important.

Avantajele dumneavoastră

  • Eficiență maximă a întregului echipament:

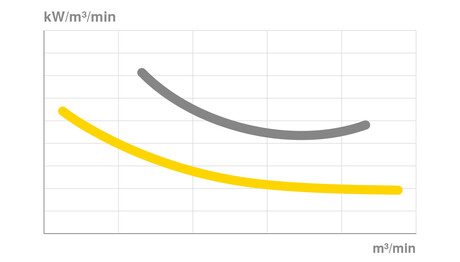

    mizăm pe rotoare cu profil SIGMA, o transmisie optimă între motor și blocul de suflantă și cele mai mici pierderi de presiune la nivelul tuturor componentelor.
  • Pulsație minimă în conductele de proces racordate:
    amortizoarele de zgomot speciale, care acționează cu un domeniu larg de frecvență reduc semnificativ propagarea zgomotelor de la mașină și conducte.
  • Protecție împotriva timpilor de întrerupere:
    funcționarea sigură este asigurată de componentele deosebit de durabile. Construcția inteligentă face inutile agregatele auxiliare (de ex. pentru etanșare sau răcire). Senzorii numeroși permit monitorizarea de la distanță a stărilor de funcționare.

Rentabil mulțumită costurilor reduse pe ciclul de viață
Costuri pe ciclu de viaţă

Abordarea noastră holistică pentru rentabilitate optimă: Eficiență energetică maximă, disponibilitate maximă a aerului comprimat și o rețea mondială de service și consultanță cu timpi rapizi de reacție.



Detalii produs

Echipament

Plug-and-Play

Suflantele gata de conectare sunt echipate complet cu sistem de senzori, STC/SFC, SIGMA CONTROL 2 și întrerupător de oprire de urgență, umplute cu ulei și certificate.

Blocul suflantei

Bloc de suflante foarte eficient cu profil SIGMA

  • Blocul suflantei de înaltă eficiență cu profil SIGMA, cu grad ridicat al debitului livrat la un consum de putere cât se poate de redus

Lagăre și etanșări

  • Rulmenții cu role cilindrice robuști preiau până la 100% din forțele radiale
  • Etanșare mecanică fără întreținere, cu fiabilitate dovedită, a arborelui de antrenare a blocului suflantei cu șurub

Motor de antrenare

  • Produs marca Siemens

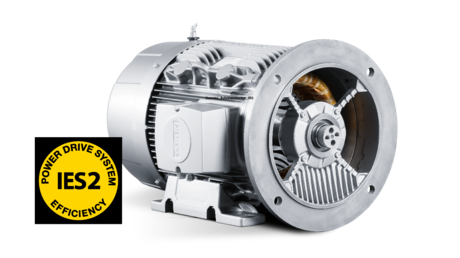

  • Motor Premium-Efficiency conform IE3 cu grad ridicat de eficiență, motor de antrenare HBS și convertizor de frecvență cu eficiență a sistemului IES2
  • în varianta standard cu trei termistori cu coeficient pozitiv de temperatură
  • la echipamentele cu turație variabilă controlată cu convertizoare de frecvență SFC
  • lubrifiere centrală, ușor accesibilă, pentru motoare cu rulmenți cu ungere pentru întreținere rapidă și sigură

Transmisie prin curea (suflante cu șurub EBS/FBS)

  • întindere automată a curelei trapezoidale cu indicator
  • cea mai bună eficiență de transfer constantă
  • costuri de întreținere reduse
  • Protecție standard de serie a curelelor trapezoidale cu efect suplimentar de răcire a curelelor

Transmisie directă (suflantă cu șurub CBS/ DBS și HBS)

  • Raport de transmitere integrat cu eficiență de aproape 100% la transmiterea forței
  • HBS cu transmisie directă 1:1
  • La alegere, diferite rapoarte de transmisie
  • Utilizarea electromotoarelor standard
  • Durată de viață a rulmenților mai mare decât media, datorită distribuirii optimizate a puterii în transmisie

Amortizoare de pulsații

  • Un amortizor de zgomot eficient pe partea de aspirație și altul pe partea de presiune cu domeniu larg de amortizare a pulsațiilor aerului de proces
  • Amortizare puternică a zgomotului fluidului introdus în conducte

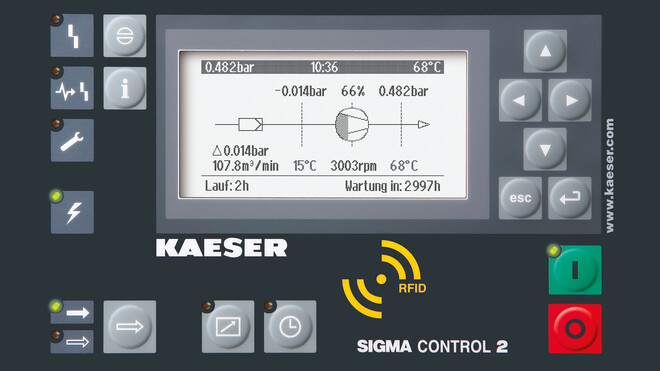

SIGMA CONTROL 2

SIGMA CONTROL 2 – fantă pentru SD

  • LED-uri tip semafor pentru afișarea stării de funcționare
  • Afișaj cu text în clar
  • Pot fi selectate 30 de limbi
  • Taste cu membrană și pictograme sugestive
  • Monitorizare și reglare complet automatizată
  • Poate fi selectat oricare din modurile de comandă standard: Dual, Quadro, Vario și Dinamic
  • Interfețe: Ethernet
  • Module de comunicare opționale, suplimentare pentru: Profibus DP, Modbus, Profinet și DeviceNet
  • Slot pentru card de memorie SD pentru înregistrarea datelor și actualizări
  • Cititor RFID
  • Webserver
  • Interfață de utilizator KAESER CONNECT
  • Vizualizarea valorilor aferente intrărilor analogice și digitale
  • Mesaje de avertizare și de eroare
  • Reprezentare grafică a evoluției presiunii, temperaturii și turației

KAESER CONNECT

  • Deschiderea browser-ului de internet
  • Introducerea adresei IP a SC2 și a parolei
  • Apelarea unității de comandă a suflantei prin intermediul serverului web integrat

Interfața utilizatorului afișează în timp real starea echipamentului, valorile aferente intrărilor analogice și digitale, lista mesajelor de avertizare și de eroare și afișează grafic evoluția presiunii, temperaturii și a turației.

Plug-and-Play

Introduceți, conectați – gata

Suflantă pregătită de racordare: Introduceţi, conectaţi - şi gata

Suflantele gata de conectat sunt echipate complet din fabrică cu convertizoare de frecvență sau demaroare Y/D, SIGMA CONTROL 2 și întrerupător de Oprire de urgență. Acest lucru diminuează efortul, costurile și riscurile deja din etapa de planificare, construcție, documentație și punerea în funcțiune.

START CONTROL (STC)

Suflante - START CONTROL (STC)

Modelul cu tablou de pornire Y-Δ integrat pentru funcționarea cu turație constantă este echipat cu echipament de protecție de înaltă calitate, declanșator de supracurent și monitorizarea turației. SIGMA CONTROL 2 și tehnica de oprire de urgență sigură completează instalația.

SIGMA FREQUENCY CONTROL (SFC)

Suflante - SIGMA FREQUENCY CONTROL (SFC)

Convertizorul de frecvență SFC permite prin controlul turației suflantei, adaptarea variabilă a debitului volumic la necesarul procesului. Totul este programat și parametrizat din fabrică pentru punerea imediată în funcțiune.

Date tehnice

Versiune de bază

ModelCBS 120 L CBS 120 M DBS 220 L
Presiune diferențială max. – Funcționare în regim de presiune mbar 650 1.100 650
Debit volumetric max. utilizabil m³/min 12,6 12,5 23
Putere nominală max. a motorului kW 18,5 22 30
Presiune diferențială max. – Funcționare în regim de vacuum mbar - 550 -
Capacitate de aspirație max. m³/min - 12,5 -
Putere nominală max. a motorului kW - 15 -
Dimensiune nominală de racordare DN 80 80 100
Dimensiuni cu tablou de comandă și carcasă insonorizantă
L x l x H mm
1.110 x 1.370 x 1.670 1.110 x 1.370 x 1.670 1.110 x 1.480 x 1.670
Masă netă max. kg 730 750 820

ModelDBS 220 M EBS 380 L EBS 380 M
Presiune diferențială max. – Funcționare în regim de presiune mbar 1.100 650 1.100
Debit volumetric max. utilizabil m³/min 22 38 37
Putere nominală max. a motorului kW 37 45 75
Presiune diferențială max. – Funcționare în regim de vacuum mbar 550 - 550
Capacitate de aspirație max. m³/min 22 - 38
Putere nominală max. a motorului kW 22 - 37
Dimensiune nominală de racordare DN 100 150 150
Dimensiuni cu tablou de comandă și carcasă insonorizantă
L x l x H mm
1.110 x 1.480 x 1.670 1.940 x 1.600 x 1.700 1.940 x 1.600 x 1.700
Masă netă max. kg 850 1.400 1.600

ModelFBS 660 L FBS 660 M HBS 1600 L
Presiune diferențială max. – Funcționare în regim de presiune mbar 650 1.100 650
Debit volumetric max. utilizabil m³/min 67 66 162
Putere nominală max. a motorului kW 90 110 200
Presiune diferențială max. – Funcționare în regim de vacuum mbar - 550 -
Capacitate de aspirație max. m³/min - 64 -
Putere nominală max. a motorului kW - 75 -
Dimensiune nominală de racordare DN 200 200 300
Dimensiuni cu tablou de comandă și carcasă insonorizantă
L x l x H mm
2.250 x 1.950 x 1.900 2.250 x 1.950 x 1.900 2.065 x 3.350 x 2.320
Masă netă max. kg 1.850 2.200 5.880

ModelHBS 1600 M
Presiune diferențială max. – Funcționare în regim de presiune mbar 1.100
Debit volumetric max. utilizabil m³/min 162
Putere nominală max. a motorului kW 250
Presiune diferențială max. – Funcționare în regim de vacuum mbar 500
Capacitate de aspirație max. m³/min 106,91
Putere nominală max. a motorului kW 160
Dimensiune nominală de racordare DN 300
Dimensiuni cu tablou de comandă și carcasă insonorizantă
L x l x H mm
2.065 x 3.350 x 2.320
Masă netă max. kg 5.940

Staţia de epurare din oraşul Kitzingen
Consumul de energie scade și debitul de aer crește!

Reducerea consumului de energie cu mai mult de 20 la sută prin modernizare? Detalii despre cum este posibil acest lucru aflați din articolul de referință.

Proiectul de referință Kitzingen
