Compresoare cu șurub de dimensiune mare de la 75 până la 515 kW


Pentru eficiență optimă și mai mult debit volumetric

Compresoarele noastre cu șurub și injecție de ulei din seriile DSD până la HSD își etalează punctele forte în special în marea industrie. Dacă aveți nevoie de mult aer comprimat pentru producție și puneți mult preț pe eficiență energetică și fiabilitate, atunci alegerea corectă sunt compresoarele cu șurub de până la 500 kW.

Seria DSD este disponibilă opțional cu uscător atașat. Astfel, vă protejați suplimentar conductele de aer comprimat împotriva coroziunii și diminuați riscul de posibile daune la produs.
Toate modelele sunt disponibile cu sau fără transmisie cu turație controlată (SFC).

Pentru seria HSD am integrat două compresoare într-o singură carcasă. Ambele sunt prevăzute complet cu un bloc de compresie propriu, propriul controler SIGMA CONTROL și propriul sistem de răcire. Datorită debitelor volumetrice ridicate, aceste modele sunt potrivite mai ales în industria automobilelor sau în oțelării.

Avantajele dumneavoastră

  • Design care facilitează operațiile de service:
    Fiecare echipament este astfel construit încât toate componentele relevante pentru întreținere și service să fie accesibile frontal. Astfel, se economisește timp și se crește disponibilitatea.
  • Controler integrat pentru eficiență sporită:
    Cu ajutorul controlerului intern SIGMA CONTROL 2, performanța unui compresor poate fi adaptată exact la consumul de aer comprimat relevant. Acesta optimizează și coordonează colaborarea dintre generarea și consumul de aer comprimat.
  • Flexibilitate ridicată pe spațiu mic:
    Două compresoare într-o carcasă la seria HSD economisesc mult spațiu față de o unitate de compresor individuală cu randament similar. Echipamentul poate fi adaptat în mod optim la diferite situații de utilizare, pentru a minimiza duratele de mers în gol și pentru a crește rentabilitatea.


Prezentare detaliată a compresoarelor noastre cu șurub până la 515 kW

Economisiți cu recuperarea de căldură la capitolul energie
Recuperare maximă de căldură la compresoarele cu şurub.

Un compresor cu șurub transformă 100 % din energia electrică de antrenare cu care este alimentat în căldură. Până la 96 % din această energie pot fi folosite, de exemplu, în scopuri de încălzire. Astfel, scade consumul de energie primară și se îmbunătățește întreg bilanțul energetic operațional.

Puteți afla toate detaliile despre domeniile de utilizare și potențialele de economisire pe pagina noastră privind recuperarea căldurii.

Funcționare eficientă și sigură
Controler compresor SIGMA CONTROL 2

Controlerul integrat SIGMA CONTROL 2 coordonează generarea de aer comprimat și preia funcționarea eficientă și sigură a echipamentului, asigurând o coordonare perfectă în sistemul integrat. Toate componentele și stările de funcționare relevante ale echipamentului sunt monitorizate și evaluate. Utilizatorul are la dispoziție toate posibilitățile de a conecta echipamentele și la tehnologia de control (SCADA).

Eficiența energetică este regula de bază
Economisiţi cu gestionarea ciclului de viaţă KAESER

Costurile de achiziție și service asociate cu un compresor reprezintă doar o mică parte din costurile totale legate de ciclul său de viață. Ponderea principală în cheltuielile totale o reprezintă costurile cu energia. În calitate de furnizor de sisteme de aer comprimat, vă oferim o planificare individuală adaptată perfect la nevoile dumneavoastră, o stație de aer comprimat eficientă energetic și service fiabil. Vă stăm la dispoziție în calitate de partener pe întreaga durată de viață a stației dumneavoastră de aer comprimat.

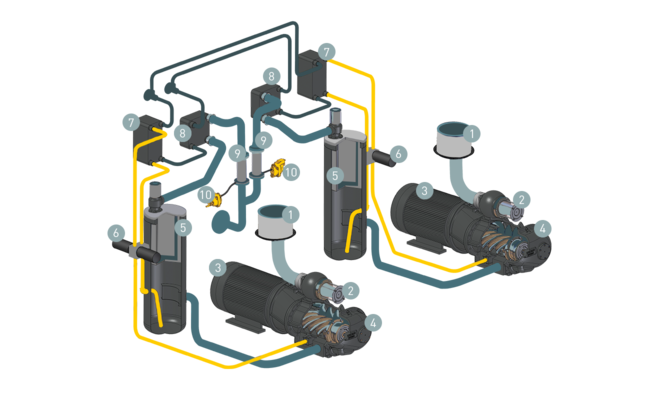

Schemă de funcționare HSD
Schema de construcţie a staţiilor de aer comprimat HSD
  1. Filtru de aer
  2. Supapă de admisie
  3. Motor electric
  4. Bloc de compresie cu șurub
  5. Separator cu cartuș separator
  1. Filtru pentru fluid
  2. Răcitor de fluid
  3. Răcitor de aer comprimat
  4. Separatoare ciclonice
  5. Purjor de condens ECO-DRAIN

Aerul care urmează să fie comprimat trece prin filtrul de intrare (1), supapa de admisie (2) și intră în blocul de compresie (3) SIGMA PROFILE. Blocul de compresie (3) este antrenat de un electromotor (4) extrem de eficient. Uleiul de răcire injectat în timpul comprimării în scop de răcire este din nou separat de aer în rezervorul separator de fluid (5). Aerul comprimat circulă prin cartușul separator de ulei cu 2 trepte (6) și supapa de reținere de minimă presiune (MDRV) (7) ajungând în răcitorul final de aer comprimat (8).

După răcire, condensul format este eliminat din aerul comprimat prin intermediul separatorului ciclonic (9) integrat și sistemului ECO-DRAIN (10) încorporat și evacuat din echipament. Ulterior, aerul comprimat fără condens este evacuat din echipament la nivelul racordului de aer comprimat (11). Căldura generată în timpul comprimării este evacuată prin intermediul uleiului de răcire de la răcitorul de lichid (12) cu schimbător de căldură cu apă. Ulterior, uleiul de răcire este apoi curățat de filtrul de fluid ecologic (13). Managementul electronic al temperaturii (ETM) (14) asigură temperaturi de funcționare cât mai scăzute posibil. În tabloul de comandă este integrat controlerul intern SIGMA CONTROL 2 al compresorului, în funcție de varianta de execuție a demarorului stea-triunghi, respectiv a convertizorului de frecvență (SFC).

Date tehnice DSD

Versiune de bază

ModelDSD 145 DSD 175 DSD 205
Presiune de lucru bar 7,5 7,5 10 7,5 10 13
Debit volumetric întreaga instalație la presiune de lucru m³/min 14 16,92 13,6 21 16,59 13,06
Presiune max. bar 9 8,5 12 8,5 12 15
Putere nominală motor kW 75 90 110
Dimensiuni
L x l x H mm 		2.450 x 1.730 x 2.150 2.450 x 1.730 x 2.150 2.450 x 1.730 x 2.150
Racord aer comprimatDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Nivel de zgomot dB(A) 69 70 72
Masă netă kg 2.950 3.060 3.090 3.360 3.100 3.130

ModelDSD 240
Presiune de lucru bar 7,5 10 13
Debit volumetric întreaga instalație la presiune de lucru m³/min 25,15 20,4 16,15
Presiune max. bar 8,5 12 15
Putere nominală motor kW 132
Dimensiuni
L x l x H mm 		2.450 x 1.730 x 2.150
Racord aer comprimatDN65 PN16 DIN
Nivel de zgomot dB(A) 74
Masă netă kg 3.420 3.430 3.170

Versiune T

ModelDSD 145 T DSD 175 T DSD 205 T
Presiune de lucru bar 7,5 7,5 10 7,5 10 13
Debit volumetric întreaga instalație la presiune de lucru m³/min 14 16,92 13,6 21 16,59 13,06
Presiune max. bar 9 8,5 12 8,5 12 15
Putere nominală motor kW 75 90 110
Uscător cu refrigerareABT 250 ABT 250 ABT 250
Dimensiuni
L x l x H mm 		2.750 x 1.730 x 2.150 2.750 x 1.730 x 2.150 2.750 x 1.730 x 2.150
Racord aer comprimatDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Nivel de zgomot dB(A) 69 70 72
Masă netă kg 3.220 3.330 3.360 3.630 3.370 3.400

ModelDSD 240 T
Presiune de lucru bar 7,5 10 13
Debit volumetric întreaga instalație la presiune de lucru m³/min 25,15 20,4 16,15
Presiune max. bar 8,5 12 15
Putere nominală motor kW 132
Uscător cu refrigerareABT 250
Dimensiuni
L x l x H mm 		2.750 x 1.730 x 2.150
Racord aer comprimatDN65 PN16 DIN
Nivel de zgomot dB(A) 74
Masă netă kg 3.690 3.700 3.440

Versiune SFC

ModelDSD 145 SFC DSD 175 SFC DSD 205 SFC
Presiune de lucru bar 7,5 7,5 10 7,5 10 13
Debit volumetric întreaga instalație la presiune de lucru m³/min 3,67 - 15,73 3,67 - 18,43 3,5 - 15,6 4,45 - 21,22 4,2 - 18,3 4,97 - 15,16
Presiune max. bar 8,5 10 10 15
Putere nominală motor kW 75 90 110
Dimensiuni
L x l x H mm 		2.690 x 1.730 x 2.150 2.690 x 1.730 x 2.150 2.690 x 1.730 x 2.150
Racord aer comprimatDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Nivel de zgomot dB(A) 70 71 73
Masă netă kg 3.190 3.330 3.340 3.370

ModelDSD 240 SFC
Presiune de lucru bar 7,5 10 13
Debit volumetric întreaga instalație la presiune de lucru m³/min 5,57 - 23,47 5,33 - 20,08 4,96 - 16,57
Presiune max. bar 8,5 12 15
Putere nominală motor kW 132
Dimensiuni
L x l x H mm 		2.690 x 1.730 x 2.150
Racord aer comprimatDN65 PN16 DIN
Nivel de zgomot dB(A) 75
Masă netă kg 3.670 3.410 3.440

Versiune T-SFC

ModelDSD 145 T SFC DSD 175 T SFC DSD 205 T SFC
Presiune de lucru bar 7,5 7,5 10 7,5 10 13
Debit volumetric întreaga instalație la presiune de lucru m³/min 3,67 - 15,73 3,67 - 18,43 3,5 - 15,6 4,45 - 21,22 4,2 - 18,3 4,97 - 15,16
Presiune max. bar 8,5 10 10 15
Putere nominală motor kW 75 90 110
Uscător cu refrigerareABT 250 ABT 250 ABT 250
Dimensiuni
L x l x H mm 		2.990 x 1.730 x 2.150 2.990 x 1.730 x 2.150 2.990 x 1.730 x 2.150
Racord aer comprimatDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Nivel de zgomot dB(A) 70 71 73
Masă netă kg 3.470 3.610 3.620 3.650

ModelDSD 240 T SFC
Presiune de lucru bar 7,5 10 13
Debit volumetric întreaga instalație la presiune de lucru m³/min 5,57 - 23,47 5,33 - 20,08 4,96 - 16,57
Presiune max. bar 8,5 12 15
Putere nominală motor kW 132
Uscător cu refrigerareABT 250
Dimensiuni
L x l x H mm 		2.990 x 1.730 x 2.150
Racord aer comprimatDN65 PN16 DIN
Nivel de zgomot dB(A) 75
Masă netă kg 3.950 3.690 3.720

Uscător cu refrigerare atașat

ModelABT 250
Putere consumată kW 1,8
Punct de rouă sub presiune °C 3
Agent frigorificR-513A
Potențial de încălzire globală631
Cantitatea de agent frigorific kg 1,35
Masă netă agent frigorific ca echivalent de CO2 t 0,9
Circuit de răcire închis ermetic-

Date tehnice DSDX

Versiune de bază

ModelDSDX 245 DSDX 305
Presiune de lucru bar 7,5 10 13 7,5 10 13
Debit volumetric întreaga instalație la presiune de lucru m³/min 25,15 20,4 16,15 30,55 24,7 19,78
Presiune max. bar 8,5 12 15 8,5 12 15
Putere nominală motor kW 132 160
Dimensiuni
L x l x H mm 		2.690 x 1.910 x 2.140 2.690 x 1.910 x 2.140
Racord aer comprimatDN80 PN16 DIN DN80 PN16 DIN
Nivel de zgomot dB(A) 74 75
Masă netă kg 3.950 3.962 3.716 4.450 4.018 4.030

Versiune SFC

ModelDSDX 245 SFC DSDX 305 SFC
Presiune de lucru bar 7,5 10 13 7,5 10 13
Debit volumetric întreaga instalație la presiune de lucru m³/min 5,57 - 27,17 5,57 - 23,35 4,95 - 19,27 6,85 - 33,03 5,35 - 28,46 5,18 - 24,01
Presiune max. bar 8,5 12 15 8,5 12 15
Putere nominală motor kW 132 160
Dimensiuni
L x l x H mm 		2.940 x 1.910 x 2.140 2.940 x 1.910 x 2.140
Racord aer comprimatDN80 PN16 DIN DN80 PN16 DIN
Nivel de zgomot dB(A) 75 76
Masă netă kg 4.700 4.454 4.466 4.800 4.812 4.566

Date tehnice ESD

Versiune de bază

ModelESD 375 ESD 445
Presiune de lucru bar 7,5 10 13 7,5 10 13
Debit volumetric întreaga instalație la presiune de lucru m³/min 37,85 30,13 24,34 42,2 37,32 29,67
Presiune max. bar 8,5 12 15 8,5 12 15
Putere nominală motor kW 200 250
Dimensiuni
L x l x H mm 		2.960 x 2.030 x 2.140 2.960 x 2.030 x 2.140
Racord aer comprimatDN100 PN16 DIN DN100 PN16 DIN
Nivel de zgomot dB(A) 75 76
Masă netă kg 5.000 4.880 4.560 5.060 4.940

Versiune SFC

ModelESD 375 SFC ESD 445 SFC
Presiune de lucru bar 7,5 10 13 7,5 10 13
Debit volumetric întreaga instalație la presiune de lucru m³/min 8,6 - 37,6 8,22 - 32,51 6,4 - 27,48 10,6 - 43,2 8,33 - 37,89 7,77 - 31,94
Presiune max. bar 8,5 12 15 8,5 12 15
Putere nominală motor kW 200 250
Dimensiuni
L x l x H mm 		3.200 x 2.030 x 2.140 3.200 x 2.030 x 2.140
Racord aer comprimatDN100 PN16 DIN DN100 PN16 DIN
Nivel de zgomot dB(A) 76 77
Masă netă kg 5.480 5.160 5.170 5.660 5.540 5.220

Date tehnice FSD

Versiune de bază

ModelFSD 475 FSD 575
Presiune de lucru bar 7,5 10 13 7,5 10 13
Debit volumetric întreaga instalație la presiune de lucru m³/min 48,2 37,63 29,52 58,4 47,57 37
Presiune max. bar 8,5 12 15 8,5 12 15
Putere nominală motor kW 250 315
Dimensiuni
L x l x H mm 		3.495 x 2.145 x 2.360 3.495 x 2.145 x 2.360
Racord aer comprimatDN150 PN16 DIN DN150 PN16 DIN
Nivel de zgomot dB(A) 79 79
Masă netă kg 6.580 6.230 6.100 6.750 6.600 6.250

Versiune SFC

ModelFSD 475 SFC FSD 575 SFC
Presiune de lucru bar 7,5 10 7,5 10 13
Debit volumetric întreaga instalație la presiune de lucru m³/min 10,6 - 49,87 9,93 - 44,08 13,33 - 59,83 12,9 - 50,85 11,55 - 45
Presiune max. bar 8,5 12 8,5 12 15
Putere nominală motor kW 250 315
Dimensiuni
L x l x H mm 		3.740 x 2.145 x 2.360 3.740 x 2.145 x 2.360
Racord aer comprimatDN150 PN16 DIN DN150 PN16 DIN
Nivel de zgomot dB(A) 79 80
Masă netă kg 6.930 6.800 7.300 6.950 6.820

Date tehnice HSD

Versiune de bază

ModelHSD 662 HSD 722 HSD 782
Presiune de lucru bar 7,5 10 13 7,5 10 13 7,5 10 13
Debit volumetric întreaga instalație la presiune de lucru m³/min 66,4 54,44 43,72 72,4 59,48 47,87 78,4 65,31 53,07
Presiune max. bar 8,5 12 15 8,5 12 15 8,5 12 15
Putere nominală motor kW 360 400 450
Dimensiuni
L x l x H mm 		3.570 x 2.145 x 2.350 3.570 x 2.145 x 2.350 3.570 x 2.145 x 2.350
Racord aer comprimatDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Nivel de zgomot dB(A) 71 72 72
Masă netă kg 8.100 7.481 7.027 8.500 8.202 7.262 8.600 8.434 7.815

ModelHSD 842
Presiune de lucru bar 7,5 10 13
Debit volumetric întreaga instalație la presiune de lucru m³/min 84,4 71,15 58,27
Presiune max. bar 8,5 12 15
Putere nominală motor kW 500
Dimensiuni
L x l x H mm 		3.570 x 2.145 x 2.350
Racord aer comprimatDN150 PN16 DIN
Nivel de zgomot dB(A) 73
Masă netă kg 8.700 8.666 8.368

Versiune SFC

ModelHSD 662 SFC HSD 782 SFC HSD 842 SFC
Presiune de lucru bar 7,5 10 7,5 10 13 7,5 10 13
Debit volumetric întreaga instalație la presiune de lucru m³/min 10,4 - 66,32 8,5 - 57,47 11,9 - 77,83 10 - 65,47 8 - 55,78 11,9 - 87,33 10 - 74,41 8 - 63,44
Presiune max. bar 8,5 12 8,5 12 15 8,5 12 15
Putere nominală motor kW 382 410 515
Dimensiuni
L x l x H mm 		4.370 x 2.145 x 2.350 4.370 x 2.145 x 2.350 4.370 x 2.145 x 2.350
Racord aer comprimatDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Nivel de zgomot dB(A) 73 74 75
Masă netă kg 9.100 8.967 9.600 9.113 8.980 10.100 9.934 9.315
